Zrozumienie rdzenia przewodności cieplnej w aluminiowych konstrukcjach PCB
Decydujący komponent: termiczna warstwa dielektryczna

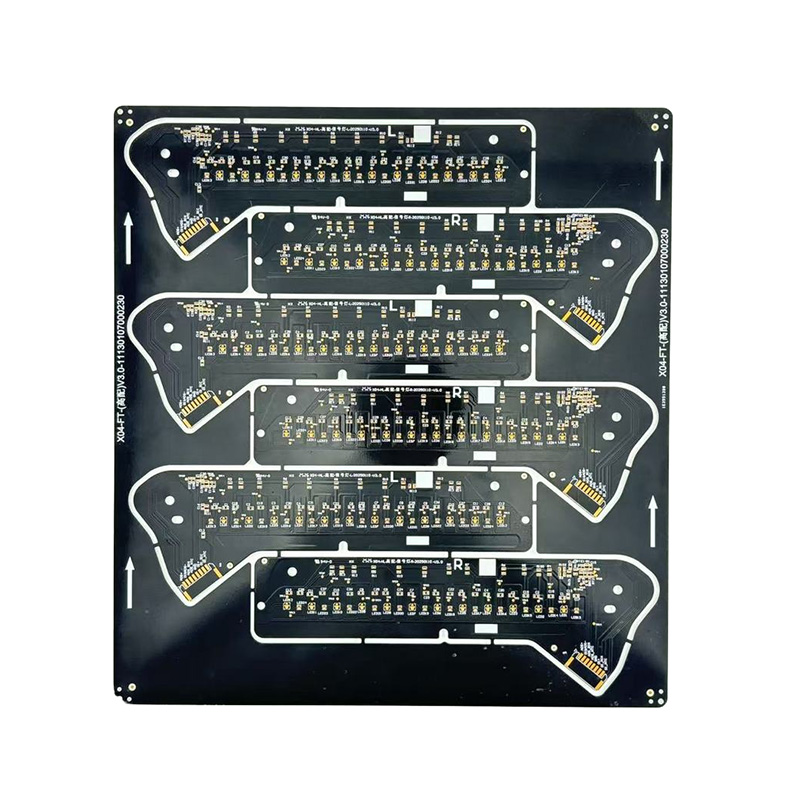

W typowym Płytka aluminiowa (znana również jako PCB z metalowym rdzeniem), struktura składa się z trzech warstw: warstwy obwodu (folia miedziana), warstwy dielektryka termicznego (izolacja) i metalowej warstwy bazowej (aluminium). Chociaż aluminiowa podstawa zapewnia fizyczny radiator, Termiczna warstwa dielektryczna jest głównym czynnikiem określającym całkowitą przewodność cieplną (W/m·K).
- Odporność termiczna: Standardowe żywice są słabymi przewodnikami. Warstwa dielektryczna musi być zaimpregnowana ceramiką przewodzącą ciepło, aby umożliwić przepływ ciepła z komponentów do aluminiowej podstawy przy jednoczesnym zachowaniu izolacji elektrycznej.
- Grubość a przewodność: Cieńsza warstwa dielektryka zmniejsza opór cieplny, ale musi być wystarczająco gruba, aby przejść testy wysokonapięciowe (Hi-Pot). Znalezienie „najlepszego punktu” wymaga bardzo precyzyjnej produkcji.
- Jakość materiału: Wysokowydajne materiały dielektryczne mogą zapewnić przewodność w zakresie od 1,0 W/m·K do nawet 8,0 W/m·K lub więcej.
Anhui Hongxin Electronic Technology Co., Ltd. od chwili założenia w 2013 roku opanowała złożoną równowagę w zarządzaniu ciepłem. Działając w obiekcie o powierzchni 20 000 metrów kwadratowych w China PCB Industrial Park, nasz profesjonalny zespół inżynierów wykorzystuje ponad 15 lat doświadczenia w celu optymalizacji projektów płytek na bazie metalu. Specjalizujemy się w wyborze i przetwarzaniu podłoży o wysokiej przewodności, które zapewniają, że diody LED dużej mocy lub moduły mocy działają z maksymalną wydajnością przy minimalnej degradacji cieplnej.
Porównanie parametrów technicznych: standardowe i aluminiowe płytki PCB o wysokiej przewodności
Wybór odpowiedniej klasy termicznej ma kluczowe znaczenie dla trwałości komponentów elektronicznych. Poniżej znajduje się porównanie typowych specyfikacji dostarczonych przez naszą fabrykę:
| Funkcja | Standardowa aluminiowa płytka drukowana | Wysokowydajna aluminiowa płytka drukowana | Wpływ aplikacji |
| Przewodność cieplna | 1,0 - 1,5 W/m·K | 3,0 - 8,0 W/m·K | Szybsze odprowadzanie ciepła w przypadku chipów o dużej mocy |
| Grubość dielektryka | 100 mikronów - 150 mikronów | 50 mikronów - 75 mikronów | Niższy opór cieplny; wyższa wydajność |
| Napięcie przebicia | 2kV - 3kV AC | 4kV - 6kV AC | Zwiększone bezpieczeństwo zasilaczy przemysłowych |
| Siła peelingu | 1,2 N/mm | 1,5 N/mm | Większa trwałość podczas cykli termicznych |
| Grubość podstawy metalowej | 0,8 mm - 1,5 mm | Niestandardowe (do 3,0 mm) | Zoptymalizowany pod kątem specyficznych wymagań konstrukcyjnych |
Często zadawane pytania (FAQ)
P1: Dlaczego powinienem zaufać firmie Anhui Hongxin Electronic Technology Co., Ltd. w zakresie moich projektów PCB na bazie metali?
Anhui Hongxin Electronic Technology Co., Ltd. jest certyfikowanym zintegrowanym producentem posiadającym certyfikaty bezpieczeństwa ISO9001, IATF16949 i UL. Nasz 110 pracowników i wyspecjalizowani inżynierowie dbają o to, aby każda płyta na bazie metalu spełniała międzynarodowe standardy jakości. Dzięki pełnej gamie obróbek powierzchniowych i materiałów bazowych zapewniamy profesjonalne usługi, które cieszą się dużym uznaniem klientów w Azji Południowo-Wschodniej, Europie i Ameryce.
P2: Jakie są możliwości dostawy firmy Anhui Hongxin Electronic Technology Co., Ltd. w przypadku zamówień na aluminiowe PCB?
Zapewniamy precyzyjne, szybkie prototypowanie i wydajną produkcję masową. W przypadku prototypów dwustronnych jesteśmy w stanie dostarczyć już w 24 godziny. Zamówienia zbiorcze na płyty jednostronne i dwustronne na bazie metalu realizowane są zazwyczaj w ciągu 6-7 dni. Ta wiodąca w branży prędkość pomaga naszym klientom utrzymać przewagę w obliczu ostrej konkurencji rynkowej, skracając czas realizacji prac badawczo-rozwojowych i produkcyjnych.
P3: Czy Anhui Hongxin Electronic Technology Co., Ltd. może poradzić sobie ze złożonymi projektami obejmującymi przelotki zakopane w ziemi lub materiały hybrydowe?
Tak. Nasz asortyment produktów jest bardzo zróżnicowany i obejmuje płyty 1-32-warstwowe, płyty zakopane w ziemi oraz hybrydowe płyty laminowane dielektrykiem. Anhui Hongxin Electronic Technology Co., Ltd. posiada możliwości techniczne łączenia różnych podłoży, takich jak FR-4 i podłoża metalowe, w celu rozwiązania specyficznych wyzwań inżynieryjnych. Niezależnie od tego, czy potrzebujesz małych partii, czy dużych ilości, nasz obiekt o powierzchni 20 000 m2 jest wyposażony, aby sprostać najbardziej złożonym wymaganiom dotyczącym precyzyjnych płytek PCB.
