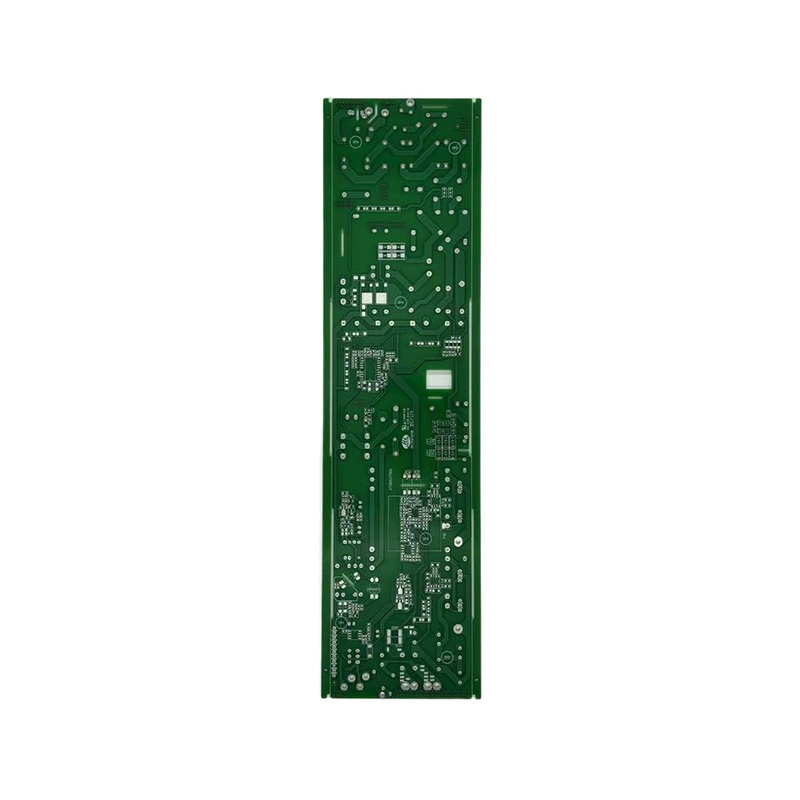

Inżynieria wydajności: kompleksowy przewodnik po technologii PCB dużej mocy
W dziedzinie nowoczesnej elektroniki wydajne i niezawodne zarządzanie znaczną ilością energii elektrycznej ma ogromne znaczenie. The PCB dużej mocy to inżynieryjna podstawa dla takich zastosowań, od oświetlenia LED i zasilaczy po falowniki pojazdów elektrycznych i sterowniki silników przemysłowych. W przeciwieństwie do standardowych płytek drukowanych, te wyspecjalizowane płytki PCB są zaprojektowane tak, aby wytrzymać wysokie prądy, rozpraszać znaczne ilości ciepła i działać niezawodnie w trudnych warunkach naprężeń elektrycznych i termicznych. W tym przewodniku szczegółowo opisano najważniejsze kwestie projektowe, materiałoznawstwo i procesy produkcyjne, które definiują wysokowydajną energoelektronikę.
Zarządzanie ciepłem: podstawa projektowania płytek drukowanych dużej mocy
Podstawowym wyzwaniem w każdym zastosowaniu wymagającym dużej mocy jest ciepło. Nadmierne ciepło powoduje degradację komponentów, skraca żywotność i może spowodować katastrofalną awarię. Dlatego efektywne zarządzanie ciepłem to nie tylko cecha, ale konieczność.
Kluczowe parametry projektu termicznego
- Grubość miedzi: Mierzone w uncjach na stopę kwadratową (oz/ft²), grubsze ścieżki miedziane przenoszą większy prąd przy mniejszym nagrzewaniu rezystancyjnym. Standardowe płyty wykorzystują 1 uncję (35 µm), podczas gdy płyty o dużej mocy zwykle używają 3 uncji (105 µm) do 12 uncji (420 µm) lub więcej.
- Przewodność cieplna podłoża: Zdolność materiału do odprowadzania ciepła od elementów. Standardowy FR-4 ma niską przewodność cieplną (~0,3-0,4 W/mK), podczas gdy płyty z rdzeniem metalowym są znacznie lepsze.
- Termiczne układy przelotowe: Platerowane otwory przelotowe umieszczone pod gorącymi elementami w celu przenoszenia ciepła z warstwy wierzchniej do warstw wewnętrznych lub dedykowanego radiatora.
| Typ podłoża | Typowa przewodność cieplna (W/mK) | Najlepszy przypadek użycia |
| Standardowy FR-4 | 0,3 - 0,4 | Aplikacje o niskiej i średniej mocy, wrażliwe na koszty. |
| Rdzeń aluminiowy (MCPCB) | 1,0 - 2,5 | Diody LED dużej mocy, oświetlenie samochodowe, zasilacze. |
| Miedziany rdzeń | 380 - 400 | Zastosowania o wyjątkowo dużej mocy lub dużej gęstości, w których ciepło musi być szybko rozprowadzane. |
| Podłoże ceramiczne (AlN, Al2O3) | 20 - 200 | Wzmacniacze mocy RF o wysokiej częstotliwości, zastosowania lotnicze i kosmiczne oraz aplikacje o wysokiej niezawodności. |
Wybór materiału i względy elektryczne
Poza właściwościami termicznymi, wybór materiałów i konstrukcja decydują o wydajności elektrycznej i długoterminowej niezawodności płyty.
- Aktualna nośność: Określana na podstawie grubości miedzi, szerokości ścieżki i dopuszczalnego wzrostu temperatury. Inżynierowie korzystają z wykresów IPC-2152 do obliczenia wymaganego pola przekroju poprzecznego dla danego prądu.
- Wytrzymałość dielektryczna: Zdolność warstw izolacyjnych do wytrzymywania wysokich napięć bez awarii. Ma to kluczowe znaczenie w przypadku konwerterów mocy i falowników.
- Stabilność materiału: Materiały o wysokiej Tg (temperatura zeszklenia) są niezbędne, aby zapobiec wypaczaniu się lub rozwarstwianiu płytki podczas lutowania i pracy w wysokiej temperaturze. Tg wynosząca 170°C lub wyższa jest typowa dla wymagających zastosowań.
Producenci tacy jak Anhui Hongxin Electronic Technology Co., Ltd. oferują szeroką gamę materiałów, w tym FR-4 o wysokiej Tg, podłoża metalowe i specjalistyczne laminaty, umożliwiając inżynierom wybór optymalnej równowagi właściwości termicznych, elektrycznych i mechanicznych dla ich konkretnego projektu.
Doskonałość produkcji i zapewnienie jakości
Produkcja niezawodnych płytek drukowanych dużej mocy wymaga zaawansowanych możliwości produkcyjnych i rygorystycznego systemu kontroli jakości. Proces ten obejmuje precyzyjną kontrolę ciśnienia laminowania, grubości miedziowania i dokładności wiercenia w celu stworzenia solidnych przelotek termicznych i struktur wielowarstwowych.
W przypadku zastosowań o znaczeniu krytycznym, takich jak przemysł motoryzacyjny, zgodność z międzynarodowymi standardami nie podlega negocjacjom. Certyfikaty np IATF 16949 wykazać zaangażowanie producenta w jakość, spójność i ciągłe doskonalenie. Ponadto, Certyfikat UL gwarantuje, że produkt spełnia rygorystyczne normy bezpieczeństwa i palności. Portfolio certyfikatów Anhui Hongxin Electronic Technology Co., Ltd., w tym ISO9001, ISO14001, ISO45001, IATF16949 i UL, podkreśla jej zdolność do dostarczania wysoce niezawodnych płytek drukowanych dużej mocy dla globalnej bazy klientów.
Często zadawane pytania
Jaka jest główna różnica między standardową płytką PCB a płytką PCB dużej mocy?
Główna różnica polega na skupieniu się na projektowaniu i składzie materiałów. Standardowa płytka PCB jest zoptymalizowana pod kątem integralności sygnału w zastosowaniach niskoprądowych. A PCB dużej mocy został zaprojektowany tak, aby sprostać dwóm podstawowym wyzwaniom: wysokiemu prądowi i znacznemu wytwarzaniu ciepła. Osiąga się to poprzez:
- Grubsza miedź: Używanie miedzi o grubości 3 uncji, 6 uncji lub nawet grubszej w celu zmniejszenia rezystancji i obsługi wysokich prądów bez przegrzania.
- Podłoża termoprzewodzące: Zastosowanie rdzenia metalowego (aluminium lub miedź) lub innych specjalistycznych materiałów, które pełnią rolę wbudowanego radiatora.
- Solidna konstrukcja: Konstrukcje zawierające takie funkcje, jak przelotki termiczne i większe rozmiary podkładek, aby zwiększyć odprowadzanie ciepła i niezawodność lutowania komponentów.
Zasadniczo płytka drukowana dużej mocy jest specjalnie zaprojektowaną platformą zarządzania temperaturą i energią elektryczną.
Kiedy powinienem wybrać płytkę PCB z rdzeniem aluminiowym zamiast standardowej płytki PCB FR-4?
Płytkę PCB z rdzeniem aluminiowym (MCPCB) należy wybrać, jeśli projekt obejmuje komponenty generujące znaczną ilość ciepła, które należy skutecznie odprowadzić. Kluczowe wskaźniki obejmują:
- Diody LED dużej mocy: Jest to najczęstsze zastosowanie. MCPCB są niezbędne do utrzymania temperatury złącza LED, co bezpośrednio wpływa na ich jasność, konsystencję kolorów i żywotność.
- Obwody konwersji mocy: Do regulatorów przełączających, sterowników silników i zasilaczy, w których elementy takie jak tranzystory MOSFET i cewki indukcyjne rozpraszają znaczną ilość ciepła.
- Projekty o ograniczonej przestrzeni: Jeśli nie można zamontować dużego radiatora, MCPCB integruje funkcję rozprowadzania ciepła bezpośrednio z płytką, oszczędzając miejsce i upraszczając montaż.
Jeśli aplikacja służy wyłącznie do przetwarzania sygnałów logicznych lub o małej mocy, standardowa płyta FR-4 jest bardziej opłacalna. Wybór jest podyktowany budżetem cieplnym Twojego projektu.
W jaki sposób grubość miedzi wpływa na wydajność płytki drukowanej dużej mocy?
Grubość miedzi to krytyczny parametr, który bezpośrednio wpływa na wydajność PCB dużej mocy na dwa kluczowe sposoby: obciążalność prądową i rozpraszanie ciepła.
- Aktualna nośność: Szersza i grubsza ścieżka miedziana ma niższy opór elektryczny. Zgodnie z prawem Ohma (P = I²R) niższy opór oznacza mniejsze straty mocy w postaci ciepła dla danego prądu. Grubsza miedź pozwala bezpiecznie przewodzić wyższe prądy bez przekraczania limitów temperaturowych płyty. Na przykład ścieżka 6 uncji może przenosić znacznie więcej prądu niż ścieżka 1 uncja o tej samej szerokości.
- Rozprzestrzenianie ciepła: Miedź jest doskonałym przewodnikiem ciepła. Gruba warstwa miedzi działa jak rozpraszacz ciepła, rozprowadzając ciepło z gorącego elementu (takiego jak układ scalony mocy) na większym obszarze płytki drukowanej. Zmniejsza to temperaturę „gorącego punktu” i sprawia, że cała płyta bardziej efektywnie przekazuje ciepło do otoczenia lub radiatora.
Wybór właściwej grubości miedzi to podstawowy kompromis pomiędzy wydajnością, kosztami i złożonością produkcji.
Jakie cechy konstrukcyjne są kluczowe dla zapewnienia długoterminowej niezawodności PCB dużej mocy?
Zapewnienie długoterminowej niezawodności płytek drukowanych dużej mocy wymaga proaktywnego projektowania, aby złagodzić naprężenia związane z wysokim prądem i cyklami cieplnymi. Kluczowe funkcje obejmują:
- Podkładki termiczne: W przypadku elementów z otworami przelotowymi połączonych z dużymi płaszczyznami miedzianymi (takimi jak uziemienie lub zasilanie) stosuje się połączenia z odprężaniem termicznym. Zmniejszają bezpośredni efekt radiatora podczas lutowania, zapewniając dobre połączenie lutowane, a jednocześnie zapewniając dobre połączenie elektryczne i termiczne podczas pracy.
- Odpowiednie poprzez wymiarowanie i poszycie: Przelotki termiczne muszą być wystarczająco duże i mieć wystarczającą grubość miedzi, aby skutecznie przenosić ciepło. W zastosowaniach wymagających dużej niezawodności wypełnienie i zamknięcie lutem lub żywicą epoksydową może zapobiec wnikaniu wilgoci i poprawić przenikanie ciepła.
- Powłoka konforemna: Zastosowanie ochronnej powłoki chemicznej może chronić płytę przed wilgocią, kurzem i zanieczyszczeniami chemicznymi, co jest szczególnie ważne w trudnych warunkach przemysłowych lub motoryzacyjnych.
- Wybór materiału: Stosowanie materiałów o wysokiej Tg i niskim współczynniku rozszerzalności cieplnej (CTE) zmniejsza naprężenia mechaniczne przelotek i komponentów podczas wahań temperatury, zapobiegając pęknięciom i rozwarstwieniu w czasie.
Te cechy, w połączeniu z produkcją w ramach systemu jakości, takiego jak IATF 16949, są niezbędne do stworzenia płytki PCB o dużej mocy, która będzie działać przez lata w terenie.
