Szybka płytka drukowana Producenci

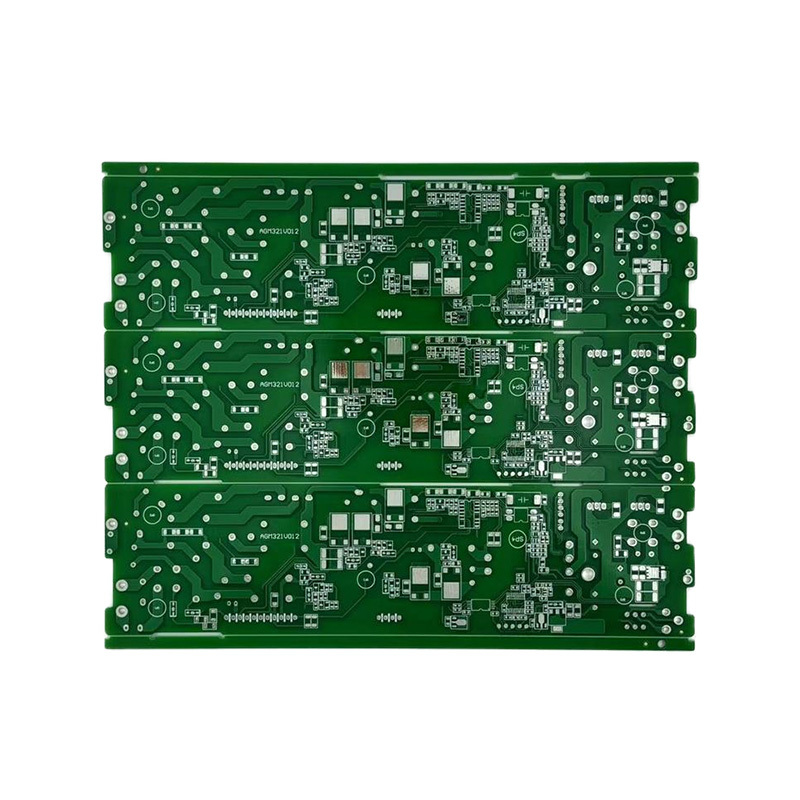

Szybkie płytki PCB to wyspecjalizowane płytki drukowane zaprojektowane specjalnie do przetwarzania szybkich sygnałów cyfrowych powyżej poziomu gigaherców. Ich głównym celem jest zapewnienie integralności sygnału poprzez precyzyjną kontrolę impedancji oraz zmniejszenie utraty sygnału i opóźnień. Płyty te opierają się na różnorodnych podłożach, w tym FR-4, materiałach wysokiej częstotliwości, ceramice i podłożach metalowych. Posiadają doskonałe parametry elektryczne i możliwości zarządzania ciepłem, a ich struktury obejmują konstrukcje od jednowarstwowych po złożone, aż do 32 warstw. Obsługują również procesy specjalne, takie jak sztywny-flex. Dzięki ultracienkim liniom i odstępom co 0,075 mm, technologii wiercenia o wysokim współczynniku kształtu 10:1 oraz różnym obróbkom powierzchni, takim jak złoto zanurzeniowe w niklu i OSP, mogą skutecznie rozwiązać problemy z tłumieniem i przesłuchami w transmisji sygnału o wysokiej częstotliwości. Stosowane są głównie w kluczowych obszarach, takich jak serwery centrów danych, wysokiej klasy routery, karty przyspieszające sztuczną inteligencję i superkomputery, które mają rygorystyczne wymagania dotyczące szybkości i stabilności transmisji danych.

O
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Firma Anhui Hongxin Electronic Technology Co., Ltd. to Chiny Szybka płytka drukowana Producenci i Na zamówienie Szybka płytka drukowana Firma. Znajduje się w Parku Przemysłowym PCB w Chinach, w Strefie Rozwoju Gospodarczego Guangde, w prowincji Anhui. Założona w październiku 2013 roku, nasza fabryka zajmuje 20 000 metrów kwadratowych i zatrudnia 110 pracowników, w tym ponad 7 profesjonalnych inżynierów z ponad 15-letnim doświadczeniem. Produkty PCB firmy obejmują płytki 1-32 warstwowe, płytki o wysokiej Tg, płytki z grubą miedzią, płytki sztywno-elastyczne, płytki wysokiej częstotliwości, płytki z hybrydowym dielektrykiem laminowanym, płytki z przelotkami zakopanymi, płytki na podłożu metalowym oraz płytki bezhologenowe. Dostępne jest szybkie prototypowanie precyzyjnych płytek PCB, przy czym zamówienia hurtowe na płytki jedno- i dwustronne realizowane są w ciągu 6-7 dni, płytki 4-8 warstwowe w ciągu 9-20 dni, płytki 10-16 warstwowe w ciągu 20-25 dni, płytki 16-32 warstwowe w ciągu 25-45 dni, płytki HDI w ciągu 25 dni, a prototypowanie dwustronne może być dostarczone już w 24 godziny. Jesteśmy zobowiązani do dostarczania wysokiej jakości produktów i profesjonalnych usług klientom na całym świecie, a także mamy możliwość realizacji zarówno dużych, jak i małych serii. Procesy obróbki powierzchniowej naszych produktów są kompletne. Rodzaje materiałów bazowych obejmują FR-1, 22F, CEM-1, CEM-3, FR-4 (z wysoką Tg, bezhologenowe itp.), płytki wysokiej częstotliwości oraz podłoża metalowe. Wszystkie typy produktów uzyskały certyfikaty systemu zarządzania jakością ISO9001, ISO14001, ISO45001, IATF16949, a także certyfikaty bezpieczeństwa UL. Nasza sieć sprzedaży rozciąga się od obszarów śródlądowych po Azję Południowo-Wschodnią, Europę i Amerykę. W ostrej konkurencji rynkowej zawsze otrzymujemy wysokie uznanie od klientów.
Certyfikat honorowy
  • NQA
  • Certyfikat UL
  • Certyfikacja produktu
  • Certyfikacja produktu
Wiadomości
Szybka płytka drukowana Wiedza branżowa

Pokonanie fali milimetrowej: głębokie zanurzenie się w technologii szybkich PCB

Wydajność nowoczesnej elektroniki, od stacji bazowych 5G po zaawansowane systemy wspomagania kierowcy, zależy od kluczowego elementu: Szybka płytka drukowana . W miarę jak częstotliwości sygnału osiągają zakresy wielogigahercowe i fal milimetrowych, właściwości fizyczne płytki drukowanej stają się głównym czynnikiem sukcesu systemu. W tym artykule omówiono podstawowe technologie, materiałoznawstwo i precyzję produkcji wymagane do opanowania projektowania i produkcji szybkich płytek PCB, opierając się na możliwościach wiodących producentów, takich jak Anhui Hongxin Electronic Technology Co., Ltd.

Nauka o materiałach: podstawa integralności sygnału

Przy częstotliwościach powyżej 10 GHz tradycyjne materiały FR-4 często nie spełniają swoich wymagań ze względu na większą utratę sygnału i niestabilne właściwości dielektryczne. Wybór odpowiedniego podłoża to pierwszy i najważniejszy krok.

Parametr Standardowy FR-4 Materiał o wysokiej częstotliwości Wpływ na wydajność
Stała dielektryczna (Dk) 4,5 - 5,0 3,0 - 4,5 Niższy Dk umożliwia szybszą propagację sygnału i zmniejsza opóźnienie sygnału.
Współczynnik rozproszenia (Df) 0,015 - 0,025 0,002 - 0,004 Niższy Df znacznie zmniejsza tłumienie (stratę) sygnału, istotne przy długich ścieżkach.
Temperatura zeszklenia (Tg) 130°C - 140°C > 170°C (wysoka Tg) Wyższa Tg zapewnia, że płytka pozostaje stabilna wymiarowo podczas lutowania i pracy w wysokiej temperaturze.

W przypadku zastosowań wymagających najwyższej wydajności, hybrydowe płyty laminowane dielektrykiem stanowią optymalne rozwiązanie. Płyty te strategicznie łączą materiały wysokiej częstotliwości w krytycznych warstwach sygnału z bardziej opłacalnym FR-4 w warstwach zasilania lub uziemienia, równoważąc wydajność z kosztami produkcji.

Sztuka kontroli impedancji

W konstrukcjach o dużej szybkości kontrolowanie impedancji ścieżek sygnałowych nie podlega negocjacjom. Niedopasowana impedancja prowadzi do odbić sygnału, powodując uszkodzenie danych i awarię systemu. Osiągnięcie precyzyjnej kontroli impedancji wymaga ścisłych tolerancji produkcyjnych.

  • Impedancja docelowa: Typowa impedancja single-ended wynosi 50 Ω, podczas gdy pary różnicowe często mają 90 Ω lub 100 Ω.
  • Tolerancja impedancji: Standardowa tolerancja wynosi ±10%. W przypadku zastosowań o wysokiej wydajności wymagana jest węższa tolerancja wynosząca ± 7% lub nawet ± 5%.
  • Kluczowe czynniki: Końcowa impedancja jest funkcją szerokości ścieżki, wysokości ścieżki, grubości dielektryka i Dk materiału. Producenci muszą precyzyjnie kontrolować każdą z tych zmiennych.

Firmy takie jak Anhui Hongxin Electronic Technology Co., Ltd. wraz ze swoim zespołem doświadczonych inżynierów wykorzystują zaawansowane narzędzia symulacyjne i ściśle kontrolowane procesy, aby mieć pewność, że każda wyprodukowana płyta spełnia określony profil impedancji we wszystkich warstwach.

Agile Manufacturing: od prototypu do produkcji

Szybkość innowacji wymaga równie sprawnej reakcji produkcji. Kluczową przewagą konkurencyjną jest możliwość szybkiego prototypowania, a następnie skalowania do produkcji masowej.

Typowe czasy realizacji produkcji:

  • Prototypowanie dwustronne: Tak szybko, jak 24 godziny.
  • Deski 4-8 warstwowe (objętość): 9-20 dni.
  • Deski 10-16 warstwowe (objętość): 20-25 dni.
  • Płyty HDI (objętość): W ciągu 25 dni.

Ta elastyczność jest wspierana przez kompleksową powierzchnię produkcyjną, w tym fabrykę o powierzchni 20 000 metrów kwadratowych i pełny zestaw procesów obróbki powierzchni, umożliwiających zarówno szybkie prototypowanie w małych partiach, jak i produkcję na dużą skalę bez utraty jakości.

Niezawodność i certyfikacja: Spełnianie standardów branżowych

W przypadku zastosowań o wysokich stawkach w sektorach motoryzacyjnym i przemysłowym szybka płytka drukowana musi być czymś więcej niż tylko sprawna elektrycznie; musi być wyjątkowo niezawodny i certyfikowany zgodnie z rygorystycznymi normami międzynarodowymi.

  • IATF 16949: Certyfikat ten stanowi złoty standard w branży motoryzacyjnej i świadczy o zaangażowaniu w zarządzanie jakością, zapobieganie defektom i ciągłe doskonalenie.
  • Certyfikat UL: Zapewnia, że produkt spełnia standardy bezpieczeństwa i palności, takie jak norma UL 94V-0 dotycząca ognioodporności.
  • Zgodność materiału: Wykorzystanie materiałów o wysokiej Tg i materiałów bezhalogenowych uwzględnia zarówno niezawodność w wysokich temperaturach, jak i przepisy dotyczące ochrony środowiska.

Portfolio certyfikatów producenta, w tym ISO9001, ISO14001 i IATF16949, jest wyraźnym wskaźnikiem jego zdolności do dostarczania niezawodnych, wysokiej jakości szybkich płytek drukowanych na rynki światowe.

Często zadawane pytania

Jaka jest różnica między standardową płytką PCB a szybką płytką drukowaną?

Podstawowa różnica polega na doborze materiałów i precyzji wykonania. Standardowa płytka PCB, często wykonana z FR-4, jest przeznaczona do zastosowań o niższych częstotliwościach, gdzie utrata sygnału i stabilność dielektryczna są mniej krytyczne. A Szybka płytka drukowana wykorzystuje specjalistyczne laminaty o niższej i bardziej stabilnej stałej dielektrycznej (Dk) oraz znacznie niższym współczynniku rozproszenia (Df), aby zminimalizować utratę sygnału przy wysokich częstotliwościach. Co więcej, szybkie płytki PCB wymagają znacznie węższych tolerancji produkcyjnych w zakresie kontroli impedancji, geometrii ścieżki i rejestracji warstw, aby zapewnić integralność sygnału. Są niezbędne w zastosowaniach takich jak 5G, szybkie przetwarzanie danych i zaawansowane systemy radarowe.

Dlaczego kontrola impedancji jest tak istotna przy projektowaniu szybkich płytek drukowanych?

Kontrola impedancji ma kluczowe znaczenie, ponieważ zapewnia, że ​​impedancja ścieżki PCB odpowiada impedancji źródła (np. układu nadajnika) i obciążenia (np. układu odbiornika). W przypadku niedopasowania impedancji część sygnału jest odbijana z powrotem do źródła, zamiast być przesyłana do odbiornika. Odbicia te powodują zniekształcenia sygnału, dzwonienie i błędy danych, co może prowadzić do całkowitej awarii systemu. W szybkich obwodach cyfrowych i analogowych o wysokiej częstotliwości nawet małe odbicia mogą być destrukcyjne, co sprawia, że ​​precyzyjna kontrola impedancji (np. 100 Ω ±10% dla pary różnicowej) jest podstawowym wymaganiem dla funkcjonalnego produktu.

Kiedy powinienem użyć materiału Rogers zamiast FR-4 na mojej płytce drukowanej?

Powinieneś rozważyć użycie materiału Rogers zamiast FR-4, jeśli twoje zastosowanie obejmuje częstotliwości robocze zwykle powyżej 2-5 GHz, gdzie utrata sygnału staje się poważnym problemem. Kluczowe wskaźniki wskazujące, że potrzebne są Rogersy lub inne laminaty o wysokiej częstotliwości, obejmują:

  • Wysoka częstotliwość: Zastosowania takie jak 5G (mmWave), radar samochodowy (77 GHz) i szybkie serdy (powyżej 10 Gb/s).
  • Surowe wymagania dotyczące integralności sygnału: Gdy Twój projekt wymaga minimalnego tłumienia sygnału i niskich zniekształceń na długich ścieżkach.
  • Wąska tolerancja na Dk: Materiały Rogers oferują znacznie węższą tolerancję stałej dielektrycznej, która jest niezbędna dla przewidywalnej impedancji i wydajności w złożonych obwodach RF i mikrofalowych.

Chociaż FR-4 jest bardziej opłacalny, w przypadku wszelkich zastosowań wymagających wysokiej częstotliwości i krytycznych parametrów, inwestycja w materiał Rogers jest konieczna, aby mieć pewność, że produkt będzie działał zgodnie z przeznaczeniem.

Jakie są najważniejsze kwestie przy wyborze wykończenia powierzchni szybkich płytek drukowanych?

Wybór wykończenia powierzchni płytki PCB o dużej prędkości wpływa na lutowność, trwałość, niezawodność, a nawet wydajność przy wysokich częstotliwościach. Kluczowe kwestie obejmują:

  • ENIG (bezprądowe złoto zanurzeniowe w niklu): Oferuje płaską, płaską powierzchnię odpowiednią do elementów o drobnej podziałce i zapewnia długi okres trwałości. Jednakże warstwa niklu może być nieco „twardsza” do lutowania i może powodować utratę sygnału przy bardzo wysokich częstotliwościach.
  • ENEPIG (bezprądowe złoto zanurzeniowe w niklu i palladzie): Uważany za wykończenie premium. Bariera palladowa zapobiega migracji niklu i zapewnia wysoce niezawodną, ​​lutowniczą powierzchnię o doskonałej wydajności przy wysokich częstotliwościach, co czyni ją idealną do wymagających zastosowań.
  • OSP (organiczny środek konserwujący lutowność): Ekonomiczna, płaska powierzchnia, bardzo przyjazna w lutowaniu. Ma jednak ograniczony okres trwałości (zwykle 6-12 miesięcy) i nie nadaje się do zastosowań wymagających wielokrotnych cykli rozpływu lub łączenia drutowego.

Dla większości Szybka płytka drukowana ENIG jest powszechnym i niezawodnym wyborem, podczas gdy ENEPIG jest wybierany do najbardziej krytycznych projektów o wysokiej niezawodności i bardzo wysokiej częstotliwości.
