Równoważenie integralności sygnału, dystrybucji mocy i impedancji w projektowaniu wielowarstwowych PCB
Znaczenie naukowego projektu stosu
W projektowaniu elektroniki o dużej prędkości konfiguracja warstw w a Wielowarstwowa płytka drukowana jest podstawą wydajności elektrycznej. Zbiór naukowy to coś więcej niż tylko porządkowanie śladów; działa jako podstawowa obrona przed zakłóceniami elektromagnetycznymi (EMI) i zapewnia stabilne dostarczanie mocy.
- Zarządzanie ścieżką zwrotną sygnału: Umieszczając warstwy sygnału sąsiadujące z solidnymi płaszczyznami uziemienia (GND), zapewniamy najkrótszą możliwą ścieżkę powrotu. Zmniejsza to indukcyjność pętli i znacznie obniża promieniowanie EMI.
- Kontrola impedancji: Precyzyjna kontrola grubości materiału dielektrycznego (prepregu i rdzenia) oraz szerokości ścieżki pozwala na uzyskanie stałej impedancji charakterystycznej (np. 50 Ω jednostronnie lub 100 Ω różnicowo), która ma kluczowe znaczenie dla szybkiej transmisji danych.
- Oddzielenie mocy: Umieszczenie płaszczyzn zasilania (VCC) i uziemienia blisko siebie tworzy pojemność płaszczyzny, która pomaga filtrować szumy o wysokiej częstotliwości i stabilizuje sieć zasilania (PDN).
Anhui Hongxin Electronic Technology Co., Ltd. , zlokalizowana w China PCB Industrial Park w Guangde, wnosi ponad dziesięcioletnie doświadczenie do złożonych projektów wielowarstwowych. Nasz obiekt zajmuje powierzchnię 20 000 metrów kwadratowych i jest zarządzany przez zespół profesjonalnych inżynierów z ponad 15-letnim doświadczeniem. Specjalizujemy się w produkcji płyt od 1 do 32 warstw, wykorzystując zaawansowane materiały, takie jak FR-4 o wysokiej Tg, laminaty wysokiej częstotliwości i hybrydowe struktury dielektryczne, aby sprostać najbardziej wymagającym wymaganiom dotyczącym układania stosów.

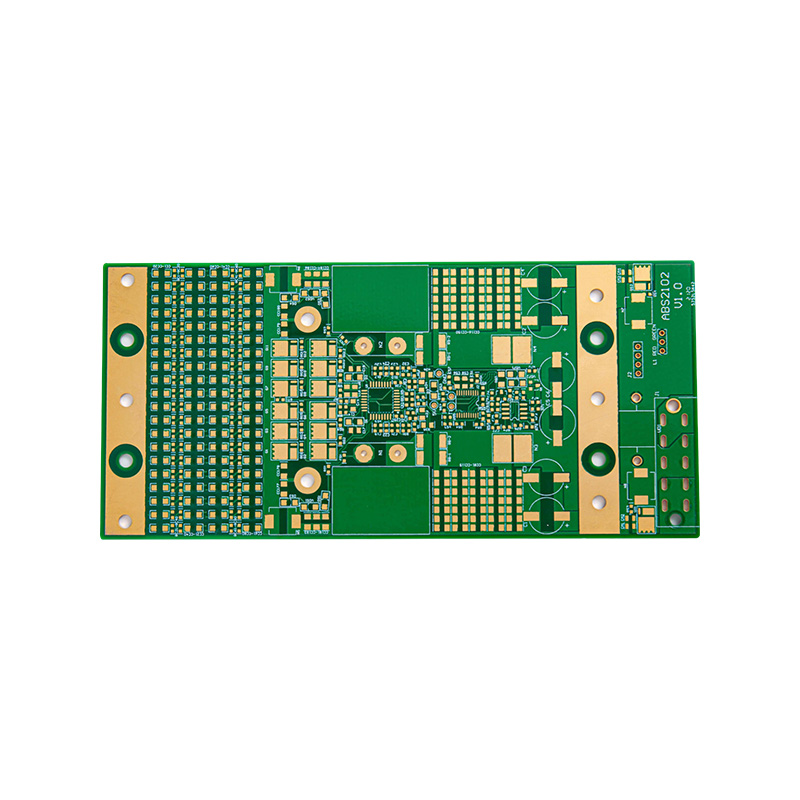

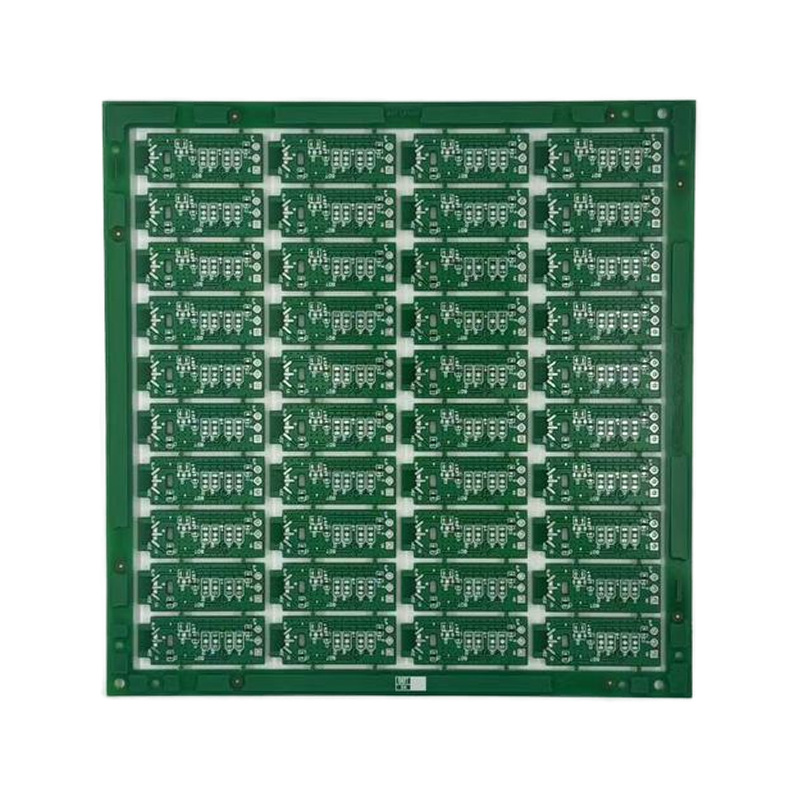

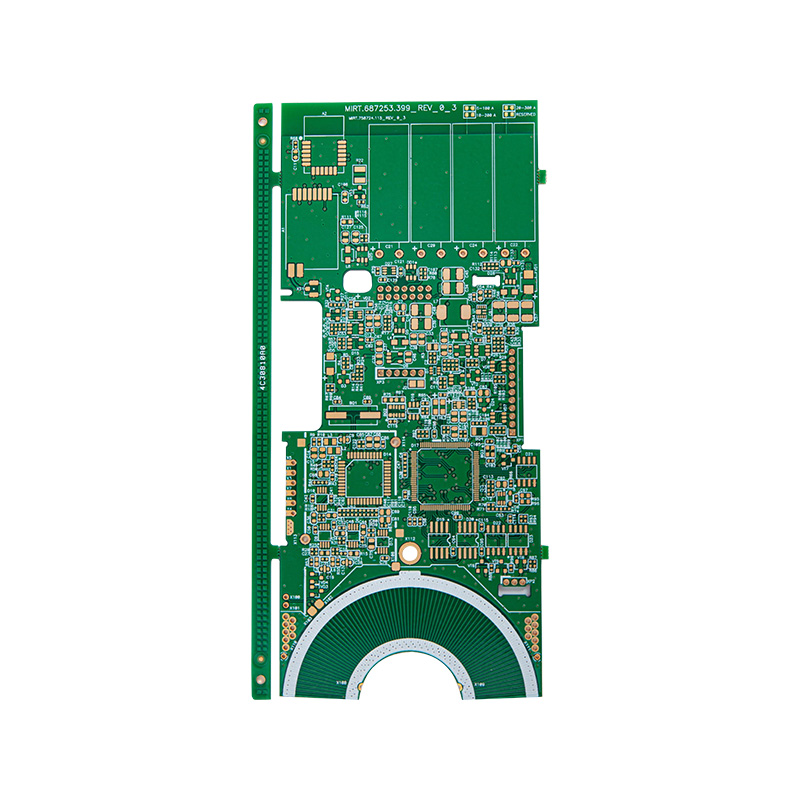

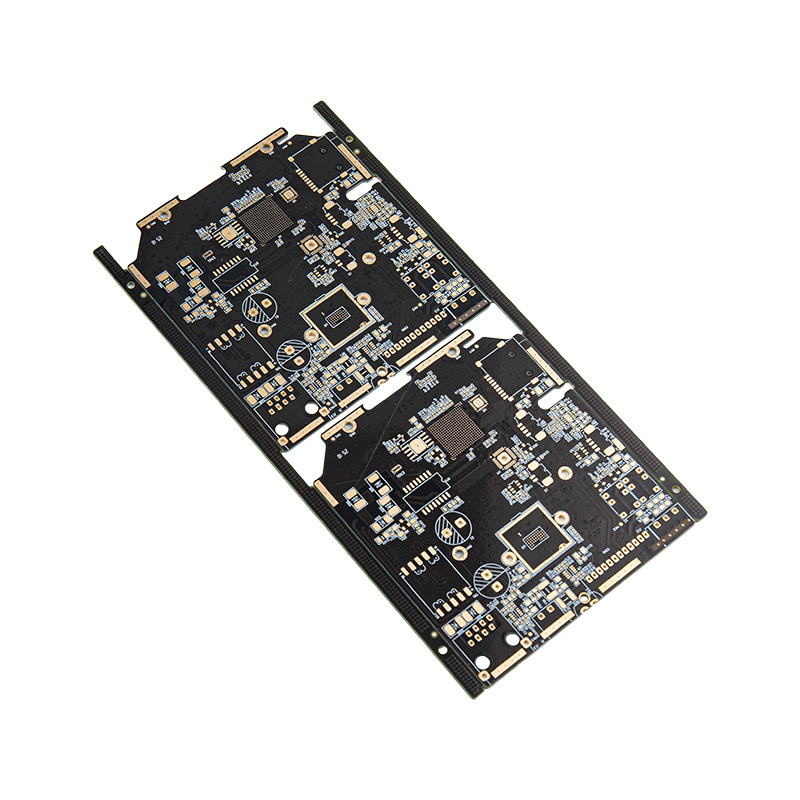

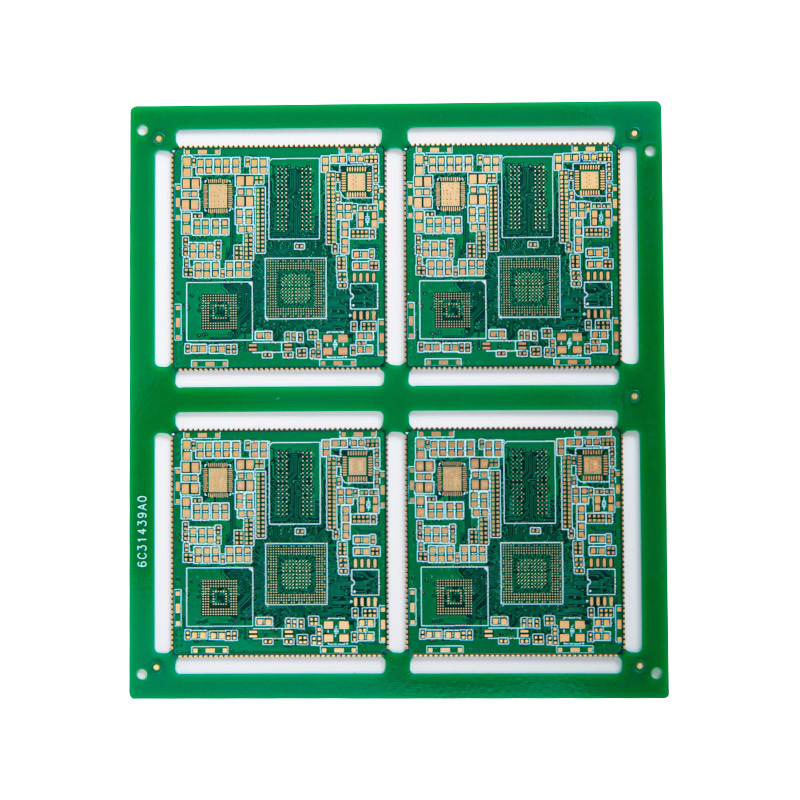

Porównanie parametrów technicznych: standardowe i wysokowydajne wielowarstwowe płytki PCB
Wybór właściwych parametrów jest niezbędny do zrównoważenia kosztów i wydajności. Poniżej znajduje się porównanie typowych specyfikacji opracowanych przez nasz zespół inżynierów:
| Funkcja | Standardowa wielowarstwowa płytka PCB | Wielowarstwowe o wysokiej precyzji (Hongxin) | Korzyści projektowe |
| Liczba warstw | 4 - 8 warstw | Do 32 warstw | Obsługuje routing o bardzo dużej gęstości |
| Tolerancja impedancji | ±10% | ±5% (ścisła kontrola) | Zapewnia integralność sygnału dla szybkich wejść/wyjść |
| Min. Grubość dielektryka | 4 miliony | 2,5 miliona | Silniejsze sprzężenie pojemnościowe dla PDN |
| Poprzez technologię | Tylko z otworem przelotowym | Ślepe i zakopane przelotki / HDI | Zmniejsza pojemność pasożytniczą i oszczędza miejsce |
| Dokładność rejestracji | ±3 miliony | ±1,5 miliona | Zapobiega niewspółosiowości międzywarstwowej przy dużej liczbie warstw |
Często zadawane pytania (FAQ)
P1: W jaki sposób Anhui Hongxin Electronic Technology Co., Ltd. wspiera szybkie prototypowanie złożonych projektów wielowarstwowych?
Rozumiemy, że czas wprowadzenia produktu na rynek ma kluczowe znaczenie. Anhui Hongxin Electronic Technology Co., Ltd. oferuje usługi szybkiego prototypowania o wysokiej precyzji. Możemy dostarczyć płyty 4-8 warstwowe w ciągu 9-20 dni, a nawet w przypadku bardzo skomplikowanych płyt 16-32-warstwowych utrzymujemy efektywne okno czasowe wynoszące 25-45 dni. Nasz usprawniony przepływ pracy od projektu do produkcji, poparty certyfikatami ISO9001 i IATF16949, gwarantuje, że szybkość nigdy nie pogarsza jakości.
P2: Jakich materiałów używa firma Anhui Hongxin Electronic Technology Co., Ltd. w zastosowaniach wymagających wysokiej częstotliwości i wysokich temperatur?
Nasz asortyment materiałów jest obszerny, dostosowany do różnych potrzeb przemysłowych. Anhui Hongxin Electronic Technology Co., Ltd. wykorzystuje materiały podstawowe, w tym FR-4 (bez wysokiej Tg i bezhalogenowej), laminaty wysokiej częstotliwości do zastosowań RF oraz podłoża metalowe do zarządzania ciepłem. Oferujemy również hybrydowe płyty laminowane dielektrykiem, które pozwalają klientom łączyć różne materiały w jednym zestawie, aby zoptymalizować zarówno koszty, jak i wydajność w zakresie wysokich częstotliwości.
P3: Czy Anhui Hongxin Electronic Technology Co., Ltd. może obsługiwać zarówno małe partie, jak i globalne zamówienia na dużą skalę?
Tak. Z fabryką o powierzchni 20 000 metrów kwadratowych i 110 oddanymi pracownikami, Anhui Hongxin Electronic Technology Co., Ltd. ma wszechstronne możliwości dostarczania zarówno małych partii badawczo-rozwojowych, jak i produkcji na dużą skalę. Nasza sieć sprzedaży rozciąga się już na Azję Południowo-Wschodnią, Europę i Amerykę, co potwierdza certyfikaty bezpieczeństwa UL i zaangażowanie w profesjonalną obsługę, która zapewniła nam wysokie uznanie na rynku globalnym.
