Ponieważ produkty elektroniczne stają się cieńsze, lżejsze, wydajniejsze i bardziej wielofunkcyjne, tradycyjne sztywne płytki PCB okazują się nieodpowiednie w wielu zastosowaniach. Sztywne i elastyczne płytki PCB , dzięki unikalnej konstrukcji i zaletom wydajności, stają się nowym ulubieńcem w branży elektronicznej. Jakie są zatem niezastąpione cechy tego typu PCB i dlaczego staje się ona coraz bardziej popularna wśród inżynierów?
Czym dokładnie jest płytka PCB typu Rigid-Flex?

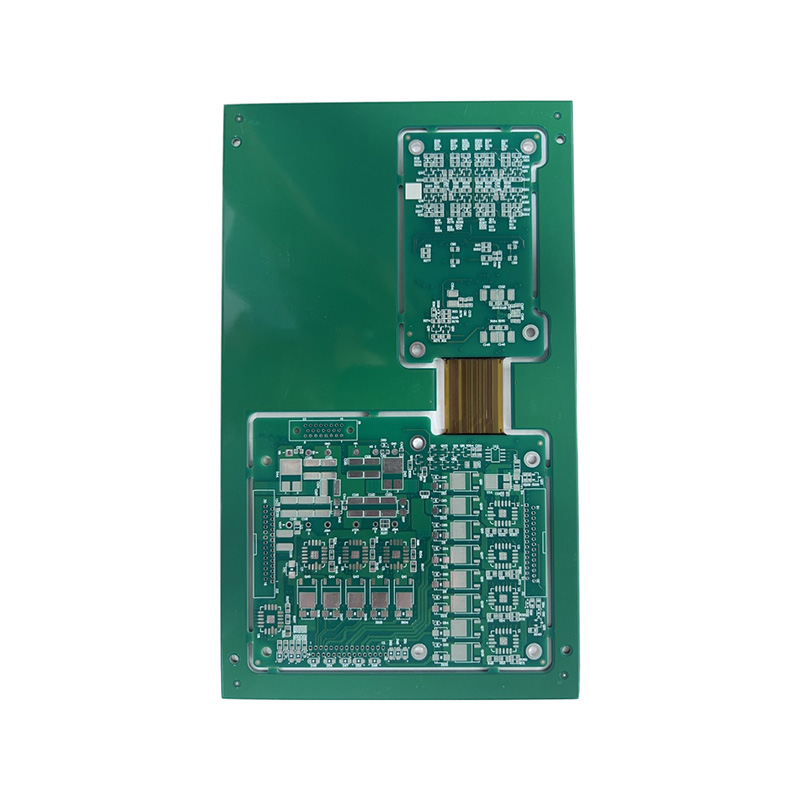

A Sztywna, elastyczna płytka drukowana to innowacyjna technologia, która łączy sztywne i elastyczne płytki drukowane na tej samej płytce. Sztywna część zapewnia wsparcie i stabilność mechaniczną elementów elektronicznych, natomiast elastyczna część może być zginana lub składana, umożliwiając złożone układy przestrzenne i elastyczne połączenia. Dzięki tej konstrukcji płytki PCB Rigid-Flex nie tylko zmniejszają użycie tradycyjnych kabli i złączy, ale także poprawiają niezawodność i odporność na wibracje całego systemu.
W porównaniu ze zwykłymi płytkami PCB, płytki Rigid-Flex mają znaczące zalety w zakresie integracji strukturalnej, wykorzystania przestrzeni i kontroli masy, dzięki czemu nadają się do zastosowań o wysokich wymaganiach dotyczących rozmiaru, wagi i wydajności, takich jak smartfony, urządzenia do noszenia, elektronika lotnicza, instrumenty medyczne i elektronika samochodowa.
Podstawowe zalety sztywnych i elastycznych płytek PCB
Oszczędność miejsca i zoptymalizowana konstrukcja
Elastyczną część płytki PCB Rigid-Flex można zginać i składać, dzięki czemu konstrukcja obwodu jest bardziej zwarta. Redukując zworki i złącza, nie tylko oszczędzamy miejsce, ale także zmniejszamy wagę urządzenia. Jest to szczególnie ważne w przypadku małych produktów elektronicznych i urządzeń przenośnych, umożliwiając projektantom osiągnięcie większej innowacyjności i integracji funkcjonalnej.
Większa niezawodność i zmniejszony wskaźnik awaryjności
Ponieważ płytki PCB Rigid-Flex redukują liczbę zewnętrznych złączy i odłączanych interfejsów, system elektroniczny jest bardziej stabilny w warunkach wibracji, wstrząsów i cykli termicznych. Jest to szczególnie istotne w zastosowaniach wymagających dużej niezawodności, takich jak elektronika samochodowa, komponenty lotnicze i urządzenia medyczne.
Zwiększona wydajność montażu
Wysoce zintegrowana konstrukcja sztywnych i elastycznych płytek ogranicza liczbę punktów lutowania i ręcznego montażu, co nie tylko poprawia wydajność produkcji, ale także zmniejsza potencjalne ryzyko związane z jakością. Oznacza to, że w produkcji na dużą skalę płytki PCB Rigid-Flex mogą zaoszczędzić czas i koszty.
Elastyczne dopasowanie do złożonych struktur
Elastyczne obwody można dostosować do nieregularnych lub trójwymiarowych struktur, zapewniając większą swobodę w projektowaniu produktu. Na przykład w takich dziedzinach, jak urządzenia do noszenia, czujniki medyczne i drony, płytki PCB Rigid-Flex mogą spełniać wymagania zakrzywionych układów i specjalnych konstrukcji.
Wyzwania techniczne w produkcji sztywnych i elastycznych płytek PCB
Produkcja płytek PCB Rigid-Flex jest znacznie bardziej złożona niż w przypadku tradycyjnych płytek PCB i obejmuje laminowanie sztywnych i elastycznych materiałów, wytrzymałość na zginanie elastycznych obszarów oraz wysoce precyzyjną kontrolę przelotek i ścieżek. Część elastyczna zwykle wykorzystuje materiał poliimidowy (PI), co wymaga ścisłej kontroli temperatury, ciśnienia i procesów obróbki chemicznej, aby zapewnić długoterminową niezawodność produktu.
Dlatego wybór producenta z bogatym doświadczeniem i wiedzą techniczną ma kluczowe znaczenie dla zapewnienia wysokiej jakości produkcji płytek PCB Rigid-Flex.
Zalety Anhui Hongxin Electronic Technology Co., Ltd. w dziedzinie płytek PCB sztywnych i elastycznych
Anhui Hongxin Electronic Technology Co., Ltd. specjalizuje się w badaniach i rozwoju oraz produkcji wysokiej jakości płytek PCB. Firma, zlokalizowana w parku przemysłowym China PCB w strefie rozwoju gospodarczego Guangde w prowincji Anhui, może poszczycić się bazą produkcyjną o powierzchni 20 000 metrów kwadratowych i 110 profesjonalnymi pracownikami, w tym 7 inżynierami z ponad 15-letnim doświadczeniem w branży.
Nasze zalety to:
- Bogata linia produktów: Od płytek 1-32-warstwowych, płytek o wysokiej Tg, grubych płytek miedzianych po płytki PCB Rigid-Flex, płytki wysokiej częstotliwości, podłoża na bazie metalu i płytki bezhalogenowe, spełniające różne złożone potrzeby aplikacji.
- Możliwość szybkiej dostawy: Płytki dwustronne można wykonać prototypowo w ciągu 24 godzin, płyty 4-8 warstwowe dostarczone w ciągu 9-20 dni, płyty 16-32 warstwowe w 25-45 dni, a płyty HDI o wysokiej precyzji można wykonać w ciągu 25 dni.
- Ścisłe zarządzanie jakością: Wszystkie produkty przeszły certyfikaty bezpieczeństwa ISO9001, ISO14001, ISO45001, IATF16949 i UL, zapewniając wysoką niezawodność.
- Globalna sieć klientów: Produkty są eksportowane do Azji Południowo-Wschodniej, Europy i obu Ameryk, spotykając się z bardzo pozytywnymi opiniami klientów.
Dzięki dojrzałym możliwościom technicznym i kompletnemu systemowi produkcyjnemu, Anhui Hongxin Electronics może zapewnić klientom kompleksowe rozwiązania Rigid-Flex PCB, od badań i rozwoju małych partii po produkcję na dużą skalę.
FAQ: Często zadawane pytania dotyczące płytek PCB typu Rigid-Flex
P1: Ile razy można wielokrotnie zginać płytkę PCB typu Rigid-Flex?
Odpowiedź 1: Zależy to od elastycznego materiału i konstrukcji obwodu. Wysokiej jakości elastyczne warstwy poliimidu wytrzymują setki do tysięcy cykli zginania, ale podczas projektowania należy zminimalizować wielokrotne składanie.
P2: Czy koszt produkcji sztywnych i elastycznych płytek PCB jest wysoki?
A2: Jest wyższy niż w przypadku zwykłych płytek PCB, ale zintegrowana konstrukcja zmniejsza potrzebę stosowania złączy i zworek, obniżając ogólne koszty i poprawiając niezawodność w dłuższej perspektywie.
P3: Czy istnieją jakieś ograniczenia dotyczące liczby warstw w sztywnych i elastycznych płytkach drukowanych?
A3: Można zaprojektować wielowarstwowe sztywne i elastyczne płytki PCB, ale należy wziąć pod uwagę grubość elastycznego obszaru, przelotek i proces laminowania. Anhui Hongxin Electronic Technology Co., Ltd. obsługuje złożone projekty wielowarstwowe.
P4: Do jakich scenariuszy zastosowań są odpowiednie?
A4: Są szeroko stosowane w przemyśle lotniczym, elektronice samochodowej, sprzęcie medycznym, sprzęcie komunikacyjnym, urządzeniach do noszenia i wysokiej klasy elektronice użytkowej.
