Producenci płytek HDI

Kompleksowy przewodnik po kartach połączeniowych o dużej gęstości (HDI).

W nieustannym pogoni za mniejszą, szybszą i wydajniejszą elektroniką, technologia High-Density Interconnect (HDI) okazała się kluczowym czynnikiem. W tym przewodniku omówiono podstawowe aspekty Płyta połączeń wzajemnych dużej gęstości (HDI). , od podstawowych procesów produkcyjnych i nauki o materiałach, po strategie projektowe dostosowane do konkretnych zastosowań i rozważania dotyczące łańcucha dostaw dla profesjonalistów.

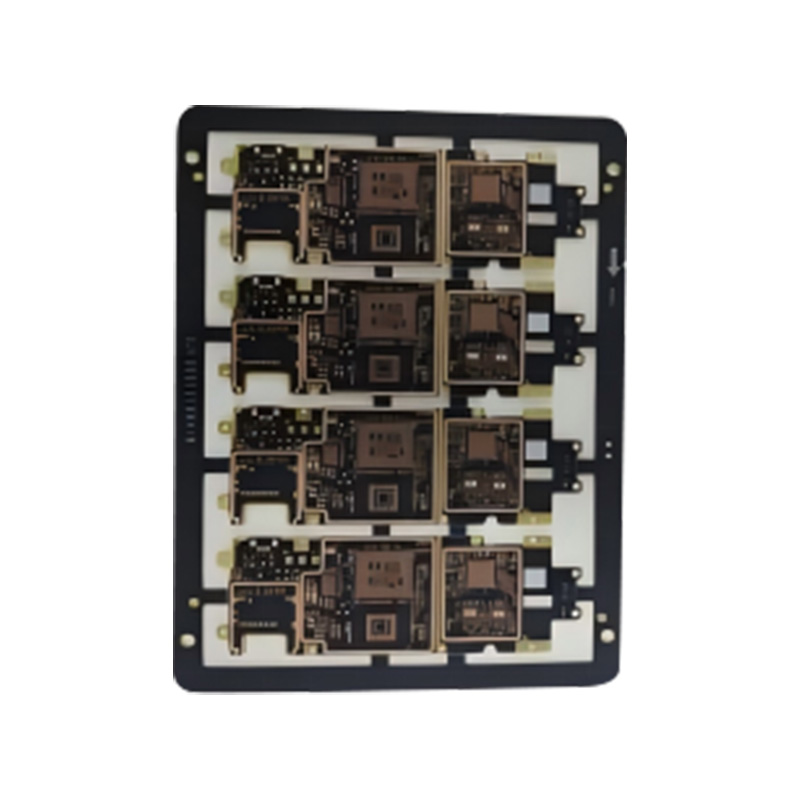

Produkcja rdzeni HDI: mikroprzelotki i ultracienkie linie

Definiująca zdolność płyt HDI leży w zaawansowanych strukturach, które pozwalają na niespotykaną dotąd gęstość komponentów i miniaturyzację.

Producenci specjalizujący się w HDI, tacy jak Anhui Hongxin Electronic Technology Co., Ltd., wykorzystują te technologie do budowy złożonych płytek o grubości od 0,3 mm do 6 mm i do 32 warstw, tworząc szkielet nowoczesnych urządzeń kompaktowych.

Proces tworzenia HDI: od projektu do dostawy

Pomyślne wprowadzenie projektu HDI do masowej produkcji wymaga przeprowadzenia szczegółowego i sekwencyjnego procesu.

• Przegląd projektu i inżynierii: Ta początkowa faza jest krytyczna. Polega na weryfikacji zasad projektowania (DRC), zaplanowaniu ułożenia warstw i wyborze odpowiednich materiałów (np. FR-4 o wysokiej Tg pod kątem niezawodności termicznej). Ścisła współpraca z zespołem inżynierów producenta na tym etapie pozwala uniknąć kosztownych opóźnień.
• Laminowanie sekwencyjne i produkcja: Płyty HDI powstają w wyniku wielu cykli laminowania. Najpierw wytwarzany jest rdzeń, a następnie kolejne warstwy z mikroprzelotkami. Procesy takie jak wiercenie laserowe, precyzyjne miedziowanie i obrazowanie wzorów są powtarzalne, co wymaga wyjątkowej kontroli procesu.
• Testowanie i zapewnienie jakości: Biorąc pod uwagę złożoność, testy elektryczne (w tym testowanie latającej sondy lub testowanie oparte na osprzęcie) są obowiązkowe w celu sprawdzenia łączności i izolacji sieci. Testowanie kontroli impedancji jest również powszechne w przypadku projektów o dużej prędkości.

Wiodący producenci optymalizują ten przepływ pracy, aby zapewnić konkurencyjne czasy realizacji. Na przykład ustrukturyzowany 25-dniowy cykl produkcyjny w przypadku zamówień HDI masowych równoważy dokładną produkcję z potrzebami związanymi z czasem wprowadzenia produktu na rynek, podczas gdy usługi szybkiego prototypowania w ciągu 24 godzin wspierają wstępną weryfikację projektu.

Wybór materiałów zapewniający niezawodność i wydajność HDI

Wybór materiału bazowego i wykończenia ma bezpośredni wpływ na funkcjonalność, trwałość i wydajność płyty HDI.

• Materiały podłoża:
  • Standardowy i wysoki Tg FR-4: Koń pociągowy do wielu zastosowań. Gatunki o wysokiej Tg są niezbędne do lutowania bezołowiowego i pracy w środowiskach o wyższych temperaturach.
  • Laminaty specjalistyczne: W przypadku zastosowań wymagających wysokiej częstotliwości/prędkości (np. moduły 5G) w zestawie można zintegrować materiały o niskich stratach, takie jak Rogers lub specjalistyczna ceramika węglowodorowa.
  • Materiały elastyczne i sztywne-elastyczne: Folie poliimidowe są stosowane w obszarach wymagających zginania, umożliwiając innowacyjne kształty w urządzeniach do noszenia i kompaktowej elektronice.
• Wykończenia powierzchni: Wykończenie musi być odpowiednie dla elementów o drobnej podziałce. Immersion Gold (ENIG) oferuje płaską powierzchnię, doskonałą do lutowania i łączenia przewodów, podczas gdy Immersion Silver lub zaawansowane formuły OSP stanowią opłacalne alternatywy dla określonych zastosowań.

HDI jako czynnik umożliwiający innowacje w kluczowych branżach

Technologia HDI to nie tylko typ PCB; jest to strategiczne rozwiązanie w zakresie innowacji produktowych.

• Smartfony 5G i technologie konsumenckie: HDI pozwala na ekstremalną miniaturyzację niezbędną do zmieszczenia wielu modułów anten 5G, zaawansowanych procesorów i dużych akumulatorów w smukłym profilu. Umożliwia wykorzystanie technik chip-on-board (COB) i package-on-package (PoP).
• Wysoka niezawodność w przemyśle lotniczym i medycznym: W tych dziedzinach wartością HDI jest niezawodność i gęstość wydajności. Pozwala na większą funkcjonalność w skrzynkach awioniki o ograniczonej przestrzeni lub przenośnych monitorach medycznych, często wykorzystując sztywne i elastyczne konstrukcje zapewniające trwałość.
• Zaawansowana elektronika samochodowa: Ponieważ pojazdy zawierają więcej ADAS (zaawansowanych systemów wspomagania kierowcy) i pokładowych systemów informacyjno-rozrywkowych, karty HDI zarządzają złożoną, szybką siecią między czujnikami, kamerami i jednostkami sterującymi, często wymagając zgodności ze standardami motoryzacyjnymi, takimi jak IATF 16949.

Często zadawane pytania

Co dokładnie definiuje płytkę jako płytkę drukowaną „HDI”?

Płytkę HDI charakteryzuje przede wszystkim większa gęstość okablowania na jednostkę powierzchni w porównaniu z tradycyjnymi płytkami PCB. Osiąga się to poprzez specyficzne funkcje:

1. Mikroprzelotki: Stosowanie ślepych i/lub zakopanych przelotek o średnicy typowo ≤150µm.
2. Cieńsze linie i spacje: Szerokości śladów i prześwity 3 milicale (0,075 mm) lub mniejsze.
3. Większa gęstość połączeń: Możliwość montażu komponentów o bardzo małej podziałce (np. BGA o rozstawie <0,5 mm).
4. Warstwy sekwencyjne: Często wymaga wielu cykli laminowania w celu utworzenia połączonych ze sobą warstw.

Płytka zawierająca kilka takich elementów, zwłaszcza mikroprzelotki, jest ogólnie klasyfikowana jako HDI.

Kiedy powinienem rozważyć zastosowanie projektu HDI zamiast standardowej wielowarstwowej płytki PCB?

Należy zdecydowanie rozważyć technologię HDI, jeśli projekt staje przed jednym lub kilkoma z poniższych wyzwań:

• Ograniczenia przestrzenne: Obudowa produktu jest bardzo mała (np. przenośny, słyszalny, ultracienki smartfon).
• Komponenty o dużej liczbie pinów: Musisz wyprowadzić nowoczesny procesor, układ FPGA lub układ pamięci o niewielkiej powierzchni BGA.
• Wymagania dotyczące wysokiej wydajności sygnału: Potrzebujesz krótszych, bardziej bezpośrednich ścieżek sygnałowych, aby uzyskać doskonałą wydajność elektryczną (np. większe prędkości, mniej przesłuchów).
• Zwiększona funkcjonalność w tym samym rozmiarze: Musisz dodać znaczące nowe funkcje do produktu bez zwiększania jego powierzchni PCB.

Jeśli Twój projekt wykorzystuje tylko komponenty o dużym rozstawie i ma dużo miejsca na płytce, standardowa płyta wielowarstwowa może być bardziej opłacalna.

Dlaczego płyty HDI są droższe i jak mogę zarządzać kosztami?

Wzrost kosztów wynika z:

• Złożone procesy: Dodatkowe etapy produkcji, takie jak laminowanie sekwencyjne, wiercenie laserowe i bardziej precyzyjne obrazowanie.
• Zaawansowane wyposażenie: Zapotrzebowanie na precyzyjne maszyny produkcyjne i kontrolne.
• Początkowo niższe plony: Złożoność może prowadzić do niższych wydajności produkcyjnych, szczególnie w przypadku nowych lub bardzo złożonych projektów.

Strategie zarządzania kosztami:

1. Zoptymalizuj liczbę warstw: Skontaktuj się z producentem, aby zastosować minimalną niezbędną liczbę warstw.
2. Uprość za pomocą struktur: Używaj mikroprzelotek tylko tam, gdzie jest to absolutnie konieczne. Zestawienie „1 N 1” jest tańsze niż HDI „dowolnej warstwy”.
3. Projekt pod kątem wykonalności (DFM): Aby zapobiec problemom z wydajnością, należy ściśle przestrzegać wytycznych producenta dotyczących DFM.
4. Zaplanuj objętość: Koszt jednostkowy znacznie spada przy większych ilościach zamówień ze względu na zoptymalizowane wykorzystanie panelu i amortyzację konfiguracji.

Jakich kluczowych certyfikatów powinienem szukać u producenta płyt HDI?

Certyfikaty stanowią świadectwo kontroli procesu i niezawodności producenta. Do najważniejszych z nich należą:

• IATF 16949: Standard zarządzania jakością w motoryzacji. Świadczy to o najwyższym zaangażowaniu w systematyczną kontrolę procesów, identyfikowalność i ciągłe doskonalenie – jest to bardzo cenne nawet w przypadku projektów niezwiązanych z motoryzacją.
• ISO9001: Certyfikacja podstawowego systemu zarządzania jakością.
• Uznanie UL: Zapewnia, że materiały i konstrukcja płyty spełniają standardy bezpieczeństwa, często wymagane w przypadku produktów końcowych sprzedawanych w wielu regionach.
• Zgodność ze standardami IPC: Chociaż nie jest to certyfikat, przestrzeganie standardów takich jak IPC-6012 (wydajność) i IPC-6018 (HDI) jest silnym wskaźnikiem możliwości technicznych.

Producent taki jak Anhui Hongxin Electronic Technology Co., Ltd., posiadający certyfikaty IATF 16949, ISO i UL, demonstruje solidne ramy do produkcji niezawodnych płyt HDI.

Jak działa szybkie prototypowanie płytek HDI przy 25-dniowym cyklu produkcji masowej?

To dwupoziomowe podejście ma na celu wspieranie zarówno innowacji, jak i skalowania:

1. Szybkie prototypowanie (np. 24-72 godziny): Usługa ta wykorzystuje harmonogram przyspieszony w przypadku małych paneli (często 1-5 sztuk). Koncentruje się na walidacja projektu — sprawdzenie połączeń elektrycznych, podstawowej funkcjonalności i dopasowania. Aby osiągnąć prędkość, może stosować nieco luźniejsze tolerancje lub inne oprzyrządowanie.
2. Strukturalna produkcja masowa (np. 25 dni): Po weryfikacji projektu rozpoczyna się produkcja na pełną skalę. Obejmuje to sfinalizowanie i wyprodukowanie całego dedykowanego oprzyrządowania (pilniki do wierceń laserowych, płyty do laminowania, osprzęt testowy), przeprowadzenie pełnych kontroli DFM i wykonanie zamówienia na dużych panelach przy ścisłej kontroli procesu w celu zapewnienia optymalnej wydajności i spójności. Cykl 25-dniowy obejmuje kompletny, zoptymalizowany przepływ pracy w przypadku zamówień masowych.

Model ten umożliwia firmom szybkie i bez zobowiązań powtarzanie projektów, a następnie płynne przejście na niezawodny i opłacalny łańcuch dostaw hurtowych.
