Pojedyncza, podwójna i wielowarstwowa płytka PCB: rodzaje i sposób wyboru

Jednostronne płytki PCB są właściwym wyborem w przypadku prostych i tanich zastosowań; dwustronne płytki PCB odpowiadają umiarkowanej złożoności przy ograniczeniach budżetowych; i wielowarstwowe płytki PCB są niezbędne w projektach o dużej gęstości, szybkości i wrażliwych na hałas. Te trzy typy płytek PCB reprezentują postęp w zakresie złożoności, możliwości i kosztów produkcji – każdy z jasno zdefiniowanym zestawem zastosowań, w których zapewnia najlepsze wyniki. Deska jednostronna, która kosztuje Wyprodukowanie 0,50 dolara czy jest to właściwa decyzja inżynieryjna i komercyjna dla podstawowego kontrolera LED; ta sama płyta byłaby niepraktycznym punktem wyjścia dla modemu 5G. Zrozumienie różnic strukturalnych, elektrycznych i produkcyjnych pomiędzy tymi trzema kategoriami jest podstawą do podejmowania rozsądnych decyzji dotyczących PCB od najwcześniejszego etapu projektowania.

Jak liczba warstw PCB definiuje możliwości

Płytka drukowana to laminowana konstrukcja z przewodzących warstw miedzi oddzielonych izolującym materiałem podłoża — najczęściej laminatem szklano-epoksydowym FR4. Liczba warstw miedzi określa, ile niezależnych kanałów routingu istnieje na płycie, co z kolei reguluje gęstość routingu, integralność sygnału, jakość dystrybucji mocy i wydajność kompatybilności elektromagnetycznej (EMC).

Każda z trzech podstawowych konfiguracji warstw reprezentuje odrębny poziom możliwości inżynieryjnych:

• Płytka jednostronna (1 warstwa miedzi): Wszystkie ścieżki przewodzące znajdują się po jednej stronie podłoża. Montaż komponentów i trasowanie ścieżek zajmują tę samą płaszczyznę, ograniczając gęstość trasowania do tego, co można osiągnąć bez zwrotnic.
• Dwustronna płytka PCB (2 warstwy miedzi): Na obu stronach podłoża występują ślady miedzi, połączone poprzez platerowane otwory przelotowe (PTH). Komponenty można montować po jednej lub obu stronach, co w przybliżeniu podwaja wydajność frezowania w porównaniu z płytami jednostronnymi.
• Wielowarstwowa płytka drukowana (4 warstwy miedzi): Wiele warstw miedzi jest laminowanych w jedną strukturę płytkową z wewnętrznymi warstwami trasowania, dedykowanymi płaszczyznami zasilania i płaszczyznami uziemienia. Liczba warstw waha się od 4 do 50 w zaawansowanych aplikacjach, z 4, 6, 8 i 10 warstw są to najczęstsze konfiguracje komercyjne.

Rola materiału podłoża

Wszystkie trzy typy PCB wykorzystują te same opcje podłoża podstawowego, chociaż wybór materiału staje się coraz ważniejszy w miarę wzrostu liczby warstw. FR4 (epoksyd wzmocniony włóknem szklanym, Tg 130–170°C) to standard w większości zastosowań komercyjnych i przemysłowych. Powyżej projekty o wysokiej częstotliwości 1 GHz coraz częściej wymagają laminatów o niskich stratach, takich jak Rogers 4003C (stała dielektryczna εr = 3,55, tangens strat 0,0027) lub Isola IS680, aby zachować integralność sygnału na wielu warstwach – kwestia, która nie pojawia się w większości zastosowań jednostronnych.

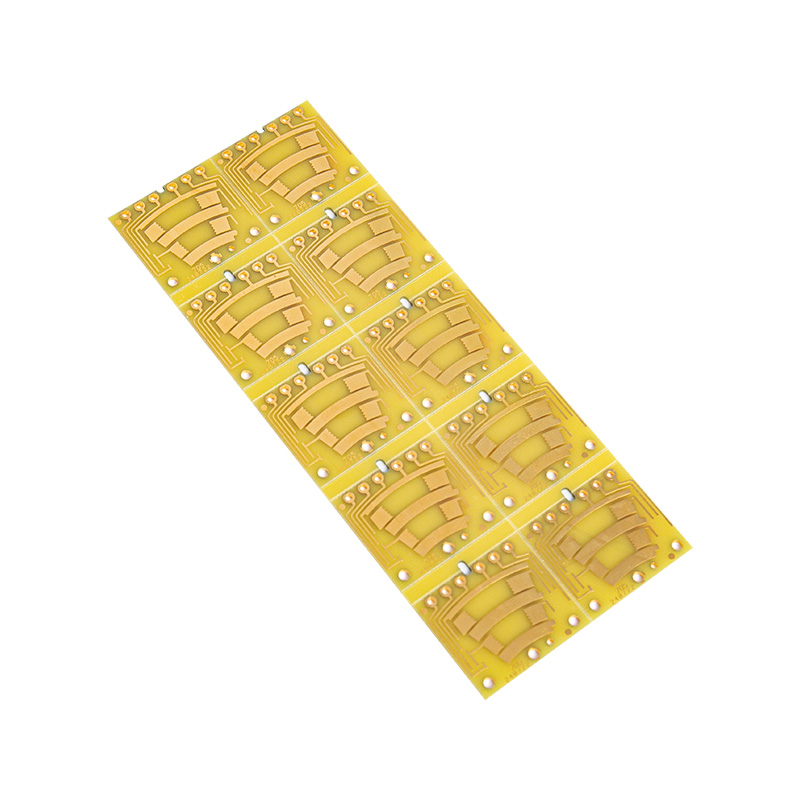

Jednostronna płytka drukowana : Struktura, mocne strony i idealne zastosowania

Jednostronna płytka PCB ma jedną warstwę folii miedzianej przyklejoną do jednej strony podłoża izolacyjnego. Komponenty są zwykle montowane po stronie miedzi (w przypadku komponentów z otworami przelotowymi przewody przechodzą przez płytkę i są lutowane po stronie miedzi) lub po stronie gołego podłoża, a komponenty SMD przylutowane są do miedzianych podkładek po przeciwnej stronie.

Proces produkcyjny i przewaga kosztowa

Płytki jednostronne są produkowane w prostym procesie subtraktywnym: podłoże pokryte miedzią jest pokrywane fotomaską, naświetlane przez folię z wzorem obwodów, wywoływane i trawione w celu usunięcia niepożądanej miedzi. Brak powlekania z otworami przelotowymi, laminowania warstwy wewnętrznej i wielokrotnych operacji wyrównywania sprawia, że ​​jednostronne płytki PCB są najprostszym i najtańszym typem PCB w produkcji.

Przy produkcji wielkoseryjnej (100 000 sztuk) można wyprodukować standardową jednostronną płytę FR4 o wymiarach 100 × 80 mm 0,10–0,50 USD za sztukę . Ta przewaga kosztowa jest znacząca w przypadku elektroniki użytkowej, w której obowiązują rygorystyczne cele w zakresie zestawienia materiałów.

Ograniczenia projektowe płyt jednostronnych

Podstawowym ograniczeniem konstrukcji jednostronnej jest to, że ścieżki nie mogą się krzyżować bez przewodu połączeniowego lub rezystora o zerowej rezystancji — nie ma drugiej warstwy, którą można by poprowadzić nad istniejącą ścieżką. Ogranicza to złożoność obwodów do projektów, w których wszystkie połączenia mogą być poprowadzone w nie przecinającej się konfiguracji planarnej. Praktyczne górne granice dla projektów jednostronnych to zazwyczaj:

• Liczba komponentów poniżej około 30–50 elementów z otworami przelotowymi lub SMD
• Liczba netto poniżej około 50–80 połączeń
• Brak ścieżek sygnału wysokiej częstotliwości wymagających kontrolowanej impedancji lub ekranowania
• Nie ma wymagań dotyczących dedykowanych płaszczyzn zasilania lub uziemienia

Gdzie jednostronne PCB sprawdzają się znakomicie

Płyty jednostronne są nadal produkowane na dużą skalę w szeregu ugruntowanych zastosowań:

• Sterowniki i kontrolery oświetlenia LED: Proste obwody przełączające moc o małej gęstości komponentów i braku wymagań dotyczących wysokiej częstotliwości
• Podstawowe płytki zasilające: Obwody transformatora, prostownika i filtra, które wymagają solidnej miedzi do ścieżek zasilania, ale przy minimalnej złożoności prowadzenia sygnału
• Piloty i prosta elektronika użytkowa: Kalkulatory, podstawowe zabawki i piloty na podczerwień, w których obwód jest dobrze ugruntowany, a projektowanie napędzane jest minimalizacją kosztów
• Karty interfejsu czujnika: Proste analogowe obwody kondycjonujące dla czujników temperatury, ciśnienia lub zbliżeniowych w urządzeniach
• Tablice przekaźników i bezpieczników samochodowych: Wysokoprądowe obwody przełączające, w których szerokość ścieżki i zarządzanie temperaturą mają większe znaczenie niż gęstość routingu

Dwustronna płytka drukowana: zwiększona gęstość i szerszy zakres zastosowań

Dwustronna płytka PCB dodaje drugą warstwę miedzi po przeciwnej stronie podłoża i łączy dwie warstwy poprzez platerowane otwory przelotowe (PTH) — otwory wyłożone miedzią, które tworzą połączenia elektryczne pomiędzy górną i dolną warstwą miedzi. Ten pojedynczy dodatek zasadniczo zmienia przestrzeń projektową dostępną dla inżyniera.

Otwory platerowane: kluczowa technologia umożliwiająca

Przelotki PTH są wiercone na całej grubości płyty, a następnie powlekane galwanicznie miedzią do grubości ścianki Minimalna grubość 25 µm zgodnie z IPC-6012 klasa 2 (standard komercyjny) lub Minimum 20 µm według klasy 1. Powłoka tworzy niezawodne połączenie elektryczne i mechaniczne pomiędzy warstwami. Poprzez średnice wierteł w standardowym zakresie produkcji dwustronnej od 0,2 mm do 6,3 mm , z gotowymi otworami o średnicy 0,1–0,15 mm mniejszymi od średnicy wiertła po powlekaniu.

Dodanie produkcji PTH dodaje do procesu produkcyjnego chemiczne osadzanie miedzi, galwanizację i dodatkowe etapy kontroli – zwiększając koszt jednostkowy o około 30–60% w porównaniu z jednostronnymi przy równoważnym rozmiarze i objętości płytki, ale zapewniającym mniej więcej dwukrotnie większą wydajność routingu.

Możliwości projektowe płyt dwustronnych

• Rozdzielczość krzyżowania śledzenia: Każdy konflikt śledzenia w górnej warstwie można rozwiązać, przechodząc do dolnej warstwy przez przelotkę, kierując pod ścieżką powodującą konflikt i wracając. Eliminuje to ograniczenia przewodów połączeniowych w konstrukcjach jednostronnych.
• Zwiększenie gęstości komponentów: Komponenty SMD można umieszczać po obu stronach płytki, potencjalnie podwajając gęstość komponentów na tej samej powierzchni płytki – co jest krytyczne w przypadku zastosowań przemysłowych i konsumenckich o ograniczonej przestrzeni.
• Częściowe zasilanie i odniesienie do masy: Jedna warstwa może być używana głównie do dystrybucji zasilania i masy, podczas gdy druga obsługuje routing sygnału – stanowi to ulepszenie w porównaniu z jednostronnym, ale bez pełnych korzyści płynących z dedykowanych płaszczyzn wewnętrznych.
• Kierowanie sygnału średniej częstotliwości: Dwustronne płytki obsługują ścieżki o kontrolowanej impedancji dla sygnałów o wartości do ok 100–200 MHz przy starannym projektowaniu, chociaż bez odniesienia do płaszczyzny uziemienia, kontrola impedancji jest mniej precyzyjna niż w konstrukcjach wielowarstwowych.

Typowe zastosowania dwustronnych płytek PCB

• Przemysłowe tablice sterujące: Sterowniki PLC, sterowniki silników, logika przekaźników i panele sterowania HVAC, gdzie wymagana jest umiarkowana gęstość komponentów i mieszane prowadzenie sygnału/zasilania
• Instrumenty medyczne: Sprzęt diagnostyczny, urządzenia do monitorowania pacjenta i pompy infuzyjne, w których niezawodność ma kluczowe znaczenie, ale częstotliwości sygnału są umiarkowane
• Elektronika nadwozia samochodowego: Moduły deski rozdzielczej, jednostki sterujące nadwozia i zestawy czujników, w których złożoność obwodów przekracza możliwości jednostronne, ale nie uzasadnia kosztów wielowarstwowych
• Energoelektronika: Falowniki, konwertery DC-DC i płyty UPS, w których współistnieją ścieżki zasilania i sygnału, a separacja góra/dół zapewnia zalety układu
• Elektronika użytkowa średniej klasy: Wzmacniacze audio, przełączniki sieciowe i sterowniki automatyki domowej

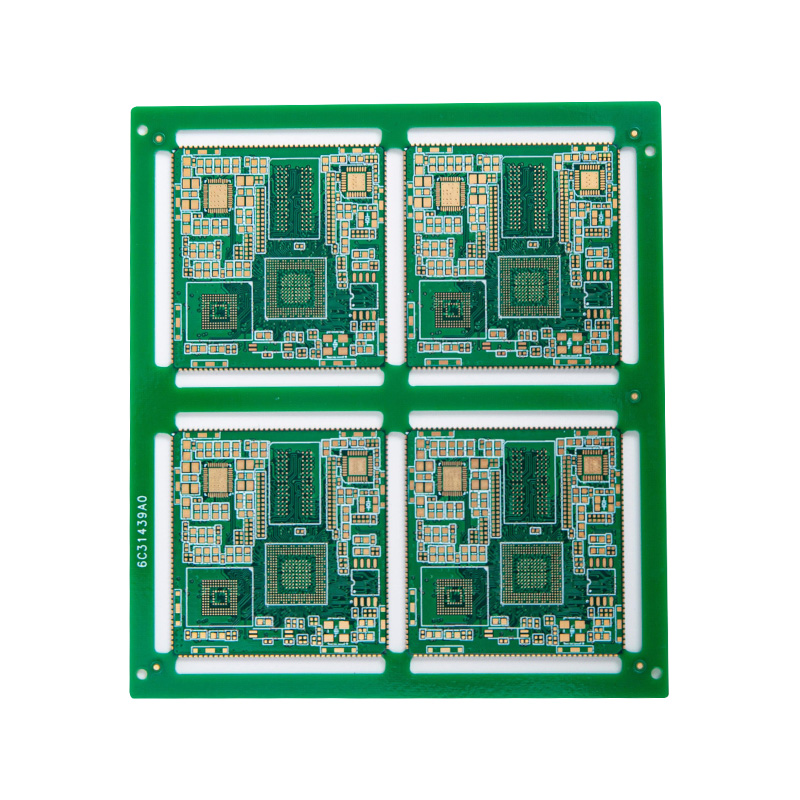

Wielowarstwowa płytka drukowana : Wysoka gęstość, wysoka wydajność i integralność sygnału

Wielowarstwowe płytki PCB zapewniają możliwości zasadniczo niedostępne w konstrukcjach jedno- lub dwustronnych — nie tylko dzięki dodatkowej możliwości routingu, ale także dzięki jakościowo różnym parametrom elektrycznym, możliwym dzięki wewnętrznym płaszczyznom uziemienia, płaszczyznom zasilania i kontrolowanemu routingowi par różnicowych w ekranowanym środowisku.

Jak produkowane są płyty wielowarstwowe

Produkcja wielowarstwowa rozpoczyna się od indywidualnych dwustronnych rdzeni warstwy wewnętrznej, z których każdy jest przetwarzany jak samodzielna dwustronna płyta (obrazowanie, wytrawianie, sprawdzanie). Warstwy wewnętrzne są następnie wyrównywane za pomocą precyzyjnych kołków rejestrujących i laminowane razem z warstwami spajającymi prepreg (wstępnie impregnowany epoksyd z włókna szklanego) w podgrzewanej prasie hydraulicznej w temperaturze 170–200°C i 250–400 psi . Po zalaminowaniu następuje obróbka warstw zewnętrznych, nawiercenie i pokrycie PTH wszystkich warstw, a płyta jest wykończona.

Dokładność rejestracji warstwa po warstwie w wysokiej jakości produkcji wielowarstwowej jest typowa ±75–100 µm , upewniając się, że miejsca otworów wiertniczych pokrywają się z miedzianymi podkładkami na wszystkich warstwach wewnętrznych. Zaawansowana produkcja z mikroprzelotkami wywierconymi laserowo zapewnia rejestrację wewnątrz ±25 µm dla kart HDI (High Density Interconnect).

Płaszczyzny zasilania i uziemienia: zaleta rdzenia wielowarstwowego

Dedykowanie warstw wewnętrznych dla płaszczyzn zasilania i uziemienia z litej miedzi zapewnia trzy krytyczne korzyści, których nie można odtworzyć w konstrukcjach dwuwarstwowych:

• Kontrolowane routing impedancji: Ślady sygnału na warstwach zewnętrznych z bezpośrednio sąsiadującą płaszczyzną uziemienia (zwykle Oddzielenie 0,1–0,2 mm ) tworzą dobrze określoną linię przesyłową z obliczalną impedancją charakterystyczną. Mikropasek 50 Ω na standardowej płytce 4-warstwowej wymaga szerokości ścieżki około 0,2–0,3 mm w zależności od grubości dielektryka – osiągalne i obliczalne z precyzją niedostępną w konstrukcjach dwuwarstwowych.
• Wydajność sieci dystrybucji energii (PDN): Płyta zasilająca z litej miedzi zapewnia dostarczanie mocy o niskiej impedancji do wszystkich komponentów na płycie jednocześnie, redukując szumy zasilania (tętnienia Vdd) i indukcyjność ścieżek zasilania. Ma to kluczowe znaczenie w przypadku szybkich cyfrowych układów scalonych, które pobierają duże prądy przejściowe podczas zdarzeń przełączania.
• Ekranowanie EMI: Wewnętrzne płaszczyzny uziemienia działają jak ekrany elektromagnetyczne pomiędzy warstwami sygnału, redukując przesłuchy pomiędzy sąsiednimi warstwami trasowania i ograniczając emisję promieniowania. Płyta 4-warstwowa zazwyczaj zapewnia o 10–15 dB niższe promieniowanie EMI niż równoważna konstrukcja 2-warstwowa przy wysokich częstotliwościach – często stanowi to różnicę między przejściem a niezaliczeniem certyfikatu FCC lub CE.

Strategia układania warstw dla typowych konfiguracji

Układ warstw sygnału, zasilania i uziemienia w wielowarstwowym układzie określa parametry elektryczne płytki. Zła konstrukcja stosu neguje zalety dodatkowych warstw; dobra konstrukcja stosu maksymalizuje integralność sygnału i wydajność PDN przy minimalnej liczbie warstw.

Ślepe i zakopane przelotki w zaawansowanych projektach wielowarstwowych

Standardowe przelotki z otworami w płytach wielowarstwowych zajmują miejsce na podkładki i podkładki na każdej warstwie, przez którą przechodzą, nawet na warstwach, których nie łączą. W konstrukcjach o dużej gęstości z komponentami BGA o drobnej podziałce ( Skok 0,4–0,5 mm ), przelotki z otworami przelotowymi zajmują zbyt dużo miejsca na routing. Ślepe przelotki (łączące tylko warstwy zewnętrzne z wewnętrznymi) i przelotki zakopane (łączące warstwy wewnętrzne bez dotarcia do powierzchni zewnętrznej) umożliwiają prowadzenie rozgałęzień pod układami BGA, czego nie można osiągnąć za pomocą przelotek z otworami. These technologies add 30–80% kosztów produkcji ale są niezbędne dla nowoczesnych procesorów o dużej gęstości i routingu pamięci.

Zastosowania wymagające wielowarstwowych płytek PCB

• Smartphones and tablets: Płyty 6–10-warstwowe z konstrukcją HDI, układami BGA o drobnej podziałce i kontrolowanymi parami różnicowymi impedancji dla interfejsów USB 3.x, MIPI i PCIe
• Sprzęt serwerowy i sieciowy: Płyty 8–16 warstwowe obsługujące wielogigabitowe ścieżki SerDes, interfejsy pamięci DDR5 i połączenia PCIe Gen4/Gen5
• Samochodowe ADAS i ECU: Płyty 6–12-warstwowe w systemach o krytycznym znaczeniu dla bezpieczeństwa, wymagających zgodności z EMC i szybkiego trasowania interfejsu czujnika
• Stacja bazowa 5G i elektronika RF: Płyty wielowarstwowe z mieszanego laminatu z niskostratnymi warstwami RF i standardowymi warstwami cyfrowymi FR4 w tym samym układzie
• Elektronika lotnicza i obronna: Wysokowydajne płyty wielowarstwowe zgodne ze standardami IPC klasy 3 z laminatami o rozszerzonym zakresie temperatur

Bezpośrednie porównanie: jednostronna, dwustronna i wielowarstwowa płytka PCB

Jak wybrać odpowiedni typ PCB dla swojego projektu

Ramy decyzyjne dotyczące wyboru typu PCB powinny uwzględniać szereg ograniczeń projektowych w kolejności priorytetów. Optymalizacja kosztów ma sens dopiero po potwierdzeniu spełnienia wymagań funkcjonalnych — wybranie płyty jednostronnej w celu obniżenia kosztów, a następnie odkrycie, że trasowanie jest niemożliwe, marnuje więcej czasu i pieniędzy niż początkowa oszczędność.

1. Oceń wymagania dotyczące częstotliwości sygnału: Jeśli jakikolwiek sygnał na płycie działa powyżej 100 MHz lub jeśli jakikolwiek interfejs wymaga kontrolowanej impedancji (USB 2.0/3.x, HDMI, PCIe, pamięć DDR, ścieżki RF), wymagana jest płyta wielowarstwowa z odniesieniem do płaszczyzny uziemienia. To pojedyncze kryterium wyklucza tablice jednostronne i dwustronne w przypadku większości nowoczesnych projektów cyfrowych.
2. Oceń liczbę komponentów i opakowanie: Jeśli projekt obejmuje dowolny komponent BGA, QFN lub CSP o drobnej podziałce z rasterem poniżej 0,8 mm, prowadzenie rozgałęzień prawie zawsze wymaga co najmniej 4-warstwowej płyty. Komponenty BGA o rastrze poniżej 0,5 mm zazwyczaj wymagają HDI ze ślepymi/zakopanymi przelotkami, niezależnie od liczby warstw.
3. Sprawdź wymagania dotyczące kompatybilności elektromagnetycznej: Projekty wymagające certyfikatu FCC część 15, klasa B, CE lub samochodowego certyfikatu EMC w obecności dowolnego zegara lub częstotliwości przełączania powyżej 30 MHz prawie zawsze przejdzie certyfikację z większą wiarygodnością w przypadku płyty wielowarstwowej z odpowiednimi płaszczyznami uziemienia niż w przypadku konstrukcji 2-warstwowej, niezależnie od zastosowanego podejścia do filtrowania.
4. Oceń złożoność routingu: Jeśli wstępne rozmieszczenie komponentów i próba trasowania na płycie 2-warstwowej skutkuje ponad 5–10% nietrasowanych połączeń lub wymaga nadmiernych kompromisów w długości ścieżki dla sygnałów krytycznych, przejście na płytkę 4-warstwową jest bardziej ekonomiczne niż dalsza iteracja w układzie 2-warstwowym.
5. Potwierdź docelowy wolumen i koszty: Dopiero po potwierdzeniu, że wymagania funkcjonalne zostały spełnione, należy podjąć decyzję o liczeniu warstw wpływających na koszty. W przypadku produktów towarowych o dużej objętości, w przypadku których wymagania funkcjonalne są rzeczywiście spełniane przez płyty jednostronne lub dwustronne, przewaga kosztowa jest znaczna i warta optymalizacji.

Gdy aktualizacja liczby warstw jest bardziej ekonomiczna, niż się wydaje

Powszechnym błędnym przekonaniem jest to, że wybór mniejszej liczby warstw zawsze zmniejsza całkowity koszt projektu. W praktyce dodatkowy czas poświęcony na układanie gęstej konstrukcji na zbyt małej liczbie warstw, zwiększenie powierzchni płytki wymagane do rozwiązania konfliktów trasowania oraz koszty ponownego testowania EMC wynikające z nieudanego przebiegu certyfikacji często przekraczają różnicę w kosztach produkcji między płytą 2-warstwową i 4-warstwową. Płyta 4-warstwowa kosztuje około 2–2,5 razy więcej niż płyta 2-warstwowa w ilościach prototypowych — często jest to różnica 30–80 USD na płytkę — ale uniknięcie jednego cyklu testowego EMC pozwala zaoszczędzić 5 000–20 000 USD na opłatach laboratoryjnych i czasie projektowania.

Zasady projektowania płytek PCB i minimalne rozmiary elementów według typu płytki

Zrozumienie minimalnych rozmiarów elementów możliwych do osiągnięcia na każdym typie PCB pomaga projektantom uniknąć określania wymiarów przekraczających możliwości wybranego producenta – co jest częstą przyczyną opóźnień prototypów i nieoczekiwanego wzrostu kosztów.

Zawsze sprawdzaj szczegółowe zasady projektowania u wybranego producenta przed sfinalizowaniem układu. Możliwości wytwórców są różne, a projektowanie według bezwzględnie minimalnych wartości podanych powyżej bez potwierdzenia zwiększa ryzyko problemów z wydajnością i związanych z tym kar finansowych. Praktycznym podejściem jest osiągnięcie 130–150% minimalnych wartości podanych przez producenta dla niekrytycznych śladów i przestrzeni, rezerwując funkcje oparte na zasadach minimalnych tylko dla obszarów, w których są one naprawdę potrzebne.
