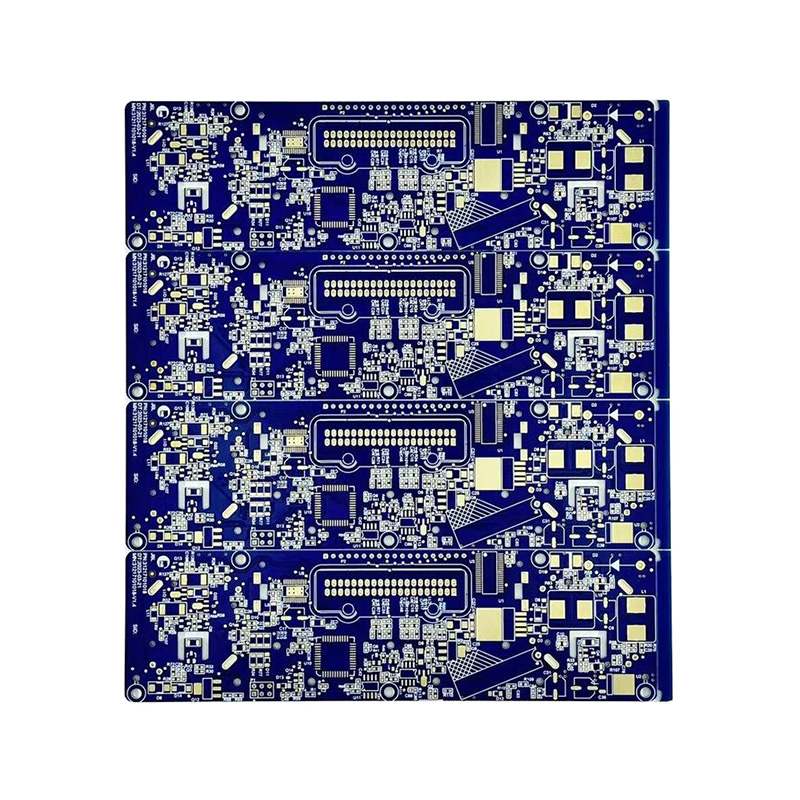

Dwustronne pozłacane płytki PCB wykorzystują proces bezprądowego złota zanurzeniowego (ENIG) w celu utworzenia jednolitych warstw złota i niklu po obu stronach płytki PCB. Proces ten łączy w sobie doskonałą odporność na utlenianie, płaskość i lutowność, dzięki czemu jest szczególnie odpowiedni do stosowania w urządzeniach elektronicznych o wysokiej precyzji i niezawodności. Pozłacana warstwa jest odporna na zużycie i korozję, dzięki czemu nadaje się do wielokrotnych cykli lutowania rozpływowego i łączenia przewodów. Jest szeroko stosowany w sprzęcie komunikacyjnym, płytach głównych do sterowania przemysłowego, sprzęcie medycznym i wysokiej klasy elektronice użytkowej. Proces ten eliminuje problemy, takie jak nierównomierne natryskiwanie cyny i podatność OSP na utlenianie, a jednocześnie obsługuje pakiety BGA i QFN o drobnej podziałce, co czyni go idealnym wyborem do wysokowydajnych płytek PCB.
| Materiał | FR-4 |
| Dostawca | Shengyi |
| Grubość deski | 1,6 mm |
| Gotowa grubość miedzi | 36µm |
| Maska lutownicza | Królewski błękit |
| Tekstura | Biały |
| Obróbka powierzchniowa | Złoto |
| Gotowe wymiary | 199 mm x 180 mm |
| Szerokość śledzenia | 0,15 mm |
| Odstępy śladów | 0,12 mm |
| Minimalny otwór | 0,3 mm |
