Ekonomiczny montaż płytek PCB, oprogramowanie do projektowania i producenci szybkich zwrotów

Ekonomiczny montaż PCB: skąd tak naprawdę biorą się oszczędności

Oszczędny montaż płytek PCB nie polega przede wszystkim na znalezieniu najtańszego producenta kontraktowego — jest to wynik decyzji podjętych na długo przed dotarciem płytki do fabryki. Wybór komponentów, zgodność z wymogami projektu pod kątem możliwości produkcyjnego (DFM), strategia panelizacji i wielkość zamówienia – wszystko to składa się na całkowity koszt montażu w większym stopniu niż podana cena jednostkowa z dowolnego konkretnego CM. Zrozumienie, gdzie na każdym etapie powstają koszty, pozwala inżynierom i zespołom zaopatrzeniowym podejmować ukierunkowane decyzje, które zmniejszają wydatki bez uszczerbku dla jakości i niezawodności.

Pięć dźwigni o największym wpływie na ekonomiczny montaż PCB to:

• Standaryzacja komponentów i listy preferowanych części: Korzystanie z komponentów z listy zatwierdzonych przez producenta dostawców (AVL) z wieloma opcjami pozyskiwania eliminuje opłaty za zakupy natychmiastowe i zmniejsza ryzyko związane z czasem realizacji zamówień. Pojedynczy, niezapasowany komponent pochodzący z jednego źródła może opóźnić całą produkcję o 8–16 tygodni i zwiększyć koszt BOM o 15–30% w przypadku niedoborów alokacji.
• Zgodność z projektem pod kątem możliwości produkcyjnej (DFM): Płytki zaprojektowane bez przeglądu DFM generują ukryte koszty na późniejszym etapie — ręczne przeróbki, wyższy odsetek defektów, wydłużony czas kontroli i opłaty za programowanie w przypadku złożonych konfiguracji typu „wybierz i umieść”. Dane branżowe konsekwentnie to pokazują 70–80% kosztów produkcji jest ustalane na etapie projektowania , przed umieszczeniem pojedynczego komponentu.

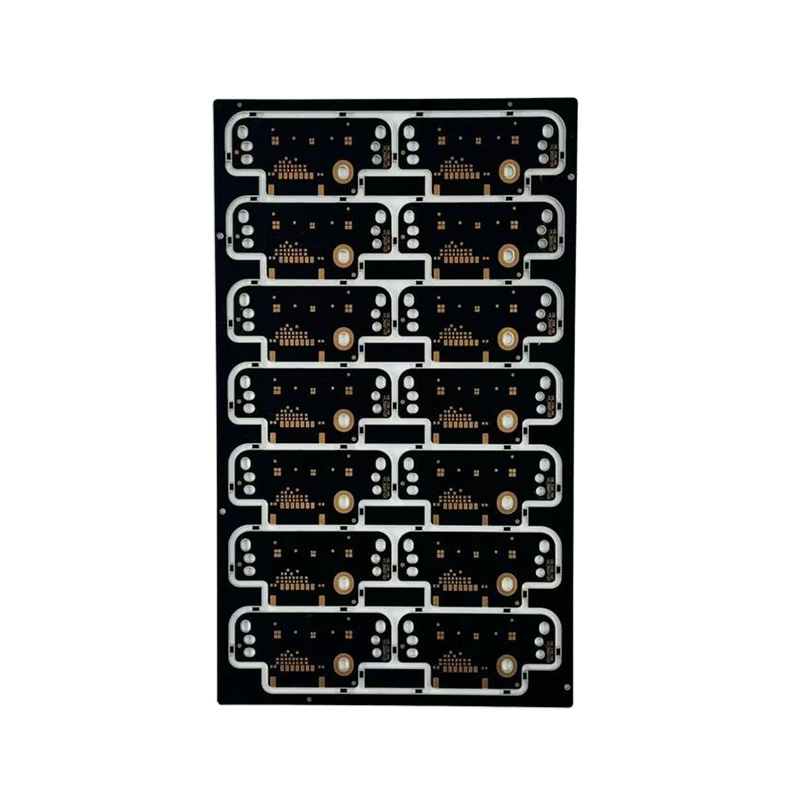

• Panelizacja: Grupowanie wielu płytek PCB w jeden panel w celu przetwarzania SMT radykalnie zmniejsza koszty konfiguracji jednostki, drukowania szablonów i ponownego przepływu. W przypadku małych desek (poniżej 100 cm²) panelizacja zazwyczaj zmniejsza koszt montażu o 30–50% na jednostkę w porównaniu z układaniem pojedynczych desek.
• Stosunek SMT do otworu przelotowego: Umieszczanie w technologii montażu powierzchniowego (SMT) jest wysoce zautomatyzowane i kosztuje ułamek włożenia przez otwór przelotowy (THT), co często wymaga pracy ręcznej. Każdy element THT w konstrukcji głównie SMT zwiększa nieproporcjonalnie wysokie koszty. Tam, gdzie ze względu na wytrzymałość mechaniczną wymagane są złącza przelotowe, alternatywy wciskane całkowicie eliminują lutowanie.
• Konsolidacja wolumenów i dokładność prognoz: Producenci kontraktowi wyceniają montaż na podstawie amortyzacji konfiguracji w stosunku do ilości uruchomień. Seria 500 sztuk prostej płytki składającej się z 50 elementów może kosztować 8–12 USD za płytkę w montażu; ta sama płyta przy 5000 jednostek zwykle spada do 1,50–3,00 USD. Dokładne prognozowanie popytu, które umożliwia konsolidację wolumenów, jest jedną z najbardziej dostępnych dźwigni redukcji kosztów dostępnych dla zespołów zakupowych.

Ukryte czynniki kosztowe do kontroli bieżących wydatków na montaż

Oprócz oczywistego kosztu jednostkowego, podczas porównywania dostawców często pomija się kilka pozycji na fakturach montażowych. Opłaty NRE (jednorazowe usługi inżynieryjne). — obejmujące produkcję szablonów, programowanie i kontrolę pierwszego artykułu — zwykle wahają się od 150 do 800 dolarów za nowy projekt płytki i często są uwzględniane w cenach podanych w przypadku małych serii. Koszty szablonów (80–250 USD za stal nierdzewną wycinaną laserowo) są stałe w zależności od zmiany projektu, co sprawia, że ​​częste zmiany projektu są nieproporcjonalnie drogie przy małych nakładach. Dodatkowo, Urządzenia do kontroli rentgenowskiej i testów funkcjonalnych wiążą się z opłatami instalacyjnymi w wysokości 500–2500 USD za typ płytki i należy je oceniać pod kątem ryzyka defektów i ekspozycji gwarancyjnej nieprzetestowanych zespołów, a nie po prostu wykluczać w celu zmniejszenia sumy faktur.

PCB Oprogramowanie do projektowania układu: wybór odpowiedniego narzędzia do przepływu pracy

Oprogramowanie do projektowania układów PCB jest głównym narzędziem, za pomocą którego określane są wszystkie koszty montażu, możliwości produkcyjne i wyniki wydajności. Wybór platformy EDA (elektronicznej automatyzacji projektowania) wpływa nie tylko na produktywność projektanta, ale także na jakość kontroli DFM, dokładność danych symulacyjnych, łatwość współpracy z producentami kontraktowymi oraz długoterminową łatwość konserwacji plików projektowych. Żadne pojedyncze narzędzie nie jest uniwersalnie optymalne — właściwy wybór zależy od złożoności projektu, wielkości zespołu, budżetu i wymagań dotyczących integracji.

Możliwości sprawdzania DFM: na co zwrócić uwagę

Możliwość sprawdzania reguł DFM w oprogramowaniu do projektowania układu PCB jest bezpośrednio powiązana z wydajnością i kosztem montażu. Narzędzie powinno wymuszać co najmniej: minimalne odstępy pierścienia i wiertła od miedzi (aby zapobiec wyrwaniu się wiertła), zasady rozbudowy maski lutowniczej (aby zapobiec mostkowaniu układów scalonych o drobnej podziałce), odstępy między miedzią a krawędzią płytki (aby zapobiec narażeniu na ślady podczas trasowania i usuwania paneli), oraz wykrywanie nakładania się dziedzińców (aby oznaczyć konflikty rozmieszczenia komponentów przed produkcją). Platformy premium, takie jak Altium i Cadence, integrują także sprawdzanie prześwitu 3D w czasie rzeczywistym i routing kontrolowany impedancją z automatyczną walidacją stosu warstw — możliwości, które są krytyczne w przypadku projektów o dużej prędkości powyżej 1 GHz, ale niepotrzebnych narzutów w przypadku prostszych płytek mieszanych.

Wyjście pliku i zgodność z CM

Niezależnie od tego, jakiego oprogramowania do projektowania układów PCB używa się, pakiet wyjściowy dostarczony do producenta kontraktowego musi zawierać: pliki Gerber RS-274X dla wszystkich warstw miedzi, pliki wierceń (format Excellon), zarys płytki (warstwa mechaniczna), maski lutownicze i warstwy sitodruku, BOM w formacie Excel lub CSV oraz plik centroidu/pick-and-place (współrzędne XY i obrót dla każdego komponentu). Niektórzy CM coraz częściej akceptują natywne pliki projektowe ODB lub IPC-2581 zamiast plików Gerbers, oferując bogatsze dane do przeglądu DFM i zmniejszając ryzyko błędów w tłumaczeniu. Potwierdzenie preferowanego formatu wejściowego CM przed sfinalizowaniem zestawu narzędzi pozwala uniknąć kosztownych opóźnień w konwersji plików podczas nagrywania taśmy.

Producenci płytek PCB Quick Turn: co właściwie oznacza ten termin

Producenci płytek drukowanych charakteryzujących się szybką realizacją to dostawcy usług w zakresie produkcji i montażu, którzy opracowali swoją działalność w oparciu o skrócone czasy realizacji — zazwyczaj oferują produkcję gołych płytek w ciągu 24–72 godzin i zmontowanie płytek w ciągu 3–7 dni roboczych, w porównaniu ze standardowymi terminami realizacji wynoszącymi 10–15 dni w przypadku konwencjonalnych producentów płytek PCB. Ta premia za prędkość ma swoją cenę: zazwyczaj jest to szybka wycena gołych desek 3–8× wyższe na jednostkę niż ceny produkcji seryjnej, a szybkie zwroty montażowe wiążą się z dodatkowymi opłatami w wysokości 25–100% w stosunku do standardowych stawek NRE i stawek jednostkowych.

Uzasadnienie biznesowe dla producentów płytek drukowanych charakteryzujących się szybką reakcją jest najsilniejsze w trzech scenariuszach: cykle iteracji prototypów i projektów gdzie koszty czasu prac inżynieryjnych znacznie przekraczają premie za produkcję; awarie linii produkcyjnych gdzie uszkodzona płyta zatrzymuje linię produkcyjną, a koszty przestojów przekraczają tysiące dolarów na godzinę; i wprowadzenie na rynek krótkich okienek gdzie przewaga pierwszego gracza uzasadnia koszt przyspieszenia. W przypadku planowanej produkcji seryjnej usługi szybkiej realizacji rzadko są uzasadnione kosztowo, a premię lepiej jest inwestować w utrzymanie zapasów bezpieczeństwa gotowych zespołów.

Kluczowi gracze na rynku PCB szybkiego obrotu

Rynek szybkich płytek drukowanych dzieli się na trzy poziomy w zależności od położenia geograficznego, zakresu możliwości i klienta docelowego:

• Platformy internetowe z siedzibą w Chinach (JLCPCB, PCBWay, Seeed Fusion): Oferuj najniższe ceny bezwzględne za szybkie zwroty o standardowej specyfikacji — 10-częściowa, 2-warstwowa deska w 48 godzin za mniej niż 20 USD jest standardem. Czas realizacji montażu wynoszący 3–5 dni jest możliwy w przypadku posiadania własnego zapasu komponentów. Najlepiej nadaje się do prac prototypowych, gdzie głównym ograniczeniem jest koszt i nie jest wymagana dokumentacja certyfikacyjna.
• Specjaliści szybkiego obrotu w Ameryce Północnej (Advanced Circuits, Sunstone Circuits, Sierra Circuits, TTM Technologies): Oferujemy produkcję gołych płytek w ciągu 24–48 godzin z pełnym certyfikatem IPC klasy 2 lub klasy 3, materiałami uznanymi przez UL i obsługą zgodną z ITAR do zastosowań obronnych i lotniczych. Dostępne są usługi montażowe z turami 5–7 dniowymi. Koszt jednostkowy jest znacznie wyższy niż w przypadku platform chińskich, ale czas realizacji wysyłki, bezpieczeństwo IP i wymogi zgodności z przepisami sprawiają, że w przypadku wielu zastosowań obowiązkowe jest zaopatrzenie w kraju.
• Europejscy dostawcy szybkich zwrotów (Eurocircuits, Multi-CB, Beta LAYOUT): Obsługuj rynek UE, oferując czas realizacji produkcji od 1 do 5 dni, dokumentację jakości zgodną z CE i przetwarzanie zgodne z RoHS. Sprawdzanie DFM online i natychmiastowa wycena to standardowe funkcje. Dobry wybór dla zespołów projektowych z siedzibą w UE, wymagających płyt pochodzących z lokalnych źródeł do oznakowania CE lub dokumentacji zgodności z REACH.

Co sprawdzić przed złożeniem zamówienia szybkiej tury

Zobowiązania dotyczące szybkiego terminu realizacji są tak niezawodne, jak systemy zarządzania wydajnością i dostępności komponentów producenta. Przed złożeniem zamówienia, w którym liczy się czas, potwierdź:

• Wszystkie komponenty pochodzą z magazynu własnego w CM przed potwierdzeniem zamówienia. Pojedynczy niedostępny komponent załamuje cały harmonogram szybkiej realizacji. Renomowani CM zapewniają kontrolę dostępności BOM w czasie rzeczywistym przed przyjęciem przyspieszonych zamówień.
• Przegląd DFM wliczony jest w podany czas realizacji, nie dodatkowe. Niektórzy CM podają czas realizacji produkcji na podstawie zatwierdzenia przez DFM, a nie złożenia zamówienia – to rozróżnienie może wydłużyć faktyczny czas realizacji o 12–24 godzin.
• Podany czas realizacji jest liczony w dniach roboczych, nie dni kalendarzowe. Zwrot „5-dniowy” umieszczony w środę może zostać wysłany dopiero w następną środę, gdy weekendy są wyłączone.
• Określono testowanie i kontrolę. Zespoły szybkoobrotowe nie powinny omijać testów elektrycznych — koszt otrzymania uszkodzonej płytki po 5 dniach oczekiwania znacznie przewyższa koszt latającej sondy lub testu funkcjonalnego.

Integracja wszystkich trzech: od projektu po zoptymalizowaną pod względem kosztów, szybką produkcję

Najsilniejsze wyniki w rozwoju płytek PCB wynikają z traktowania wyboru oprogramowania do projektowania układu, optymalizacji kosztów montażu i szybkiego wyboru producenta jako zintegrowanego systemu, a nie niezależnych decyzji. Praktyczne ramy osiągnięcia tej integracji:

1. Wybierz oprogramowanie do układania z zestawami reguł DFM dopasowanymi do docelowego CM. Wiodący producenci szybkoobrotowi publikują swoje tabele możliwości procesowych (minimalny ślad/przestrzeń, rozmiary przelotek, waga miedzi, kontrolowane tolerancje impedancji). Załadowanie tych reguł do narzędzia EDA na początku projektu wyłapuje naruszenia na etapie projektowania, a nie podczas przeglądu DFM po przesłaniu pliku.
2. Zbuduj preferowaną bibliotekę komponentów ukierunkowaną na zasoby magazynowe Twojego CM. Zarówno JLCPCB (biblioteka LCSC), jak i wiele krajowych dostawców CM publikuje swoje wykazy komponentów w Internecie. Projektowanie z użyciem części dostępnych w magazynie eliminuje najczęstszą przyczynę niepowodzeń w harmonogramie szybkich realizacji: opóźnienia w zakupie komponentów.
3. Skorzystaj z prototypowych szybkich zwrotów, aby zweryfikować projekt przed zatwierdzeniem objętości. Koszt szybkiego wykonania prototypu o wartości 500 dolarów, w którym wykryto błąd układu, jest trywialnie mały w porównaniu z kosztami NRE i materiałami związanymi ze złomowaniem serii produkcyjnej obejmującej 1000 sztuk. Wprowadź jeden lub dwa szybkie cykle walidacji do harmonogramu programowania jako koszt stały, a nie zmienną wymagającą optymalizacji.
4. Przejście na ustalanie cen wolumenowych we właściwym punkcie przegięcia. Większość CM oferuje znaczące obniżki cen na poziomie 100, 500 i 1000 jednostek. Po zatwierdzeniu projektu i przewidywalności wielkości, skonsolidowanie zapotrzebowania na okres 3–6 miesięcy w jedno zamówienie zbiorcze z zaplanowanymi wydaniami zazwyczaj zmniejsza koszty montażu o 40–60% w porównaniu z cyklicznymi, miesięcznymi zamówieniami szybkiej realizacji – nawet po uwzględnieniu kosztów utrzymania zapasów.

Połączenie zdyscyplinowanej praktyki DFM w Oprogramowanie do projektowania układów PCB , rygorystyczne podejście do ekonomiczny montaż PCB poprzez decyzje dotyczące projektowania i zamówień publicznych oraz jasne zrozumienie, kiedy producenci płytek PCB o szybkiej kolei dostarczają prawdziwej wartości w porównaniu z wydatkami premium, których można uniknąć, co stanowi podstawę operacyjną wydajnej produkcji elektroniki na każdą skalę.
