PCB w elektronice: oprogramowanie do projektowania, standardy IPC, integralność sygnału i zgodność z ITAR

Co to jest PCB w Elektronice

Płytka drukowana (PCB) jest strukturalnym i elektrycznym fundamentem praktycznie każdego urządzenia elektronicznego. Jest to płaska płytka — zwykle wykonana z laminatu epoksydowego wzmocnionego włóknem szklanym FR-4 — która mechanicznie podtrzymuje i elektrycznie łączy elementy elektroniczne za pośrednictwem sieci przewodzących miedzianych ścieżek, podkładek i przelotek wytrawionych lub osadzonych na jej powierzchni i wewnętrznych warstwach. Bez płytek PCB współczesna elektronika, jaką znamy, nie byłaby możliwa : zastępuje okablowanie punkt-punkt we wczesnej elektronice zwartą, powtarzalną i łatwą do wyprodukowania konstrukcją.

PCB pełni jednocześnie trzy podstawowe role. Po pierwsze, zapewnia fizyczną platformę, na której montuje się i lutuje komponenty — rezystory, kondensatory, układy scalone, złącza i setki innych części. Po drugie, tworzy ścieżki elektryczne, które umożliwiają precyzyjne przesyłanie sygnałów i mocy między elementami. Po trzecie, realizuje to routing w formacie, który może być produkowany masowo ze stałą jakością na dużą skalę, od elektroniki użytkowej dostarczanej w miliardach po sprzęt lotniczy i kosmonautyczny produkowany w pojedynczych jednostkach.

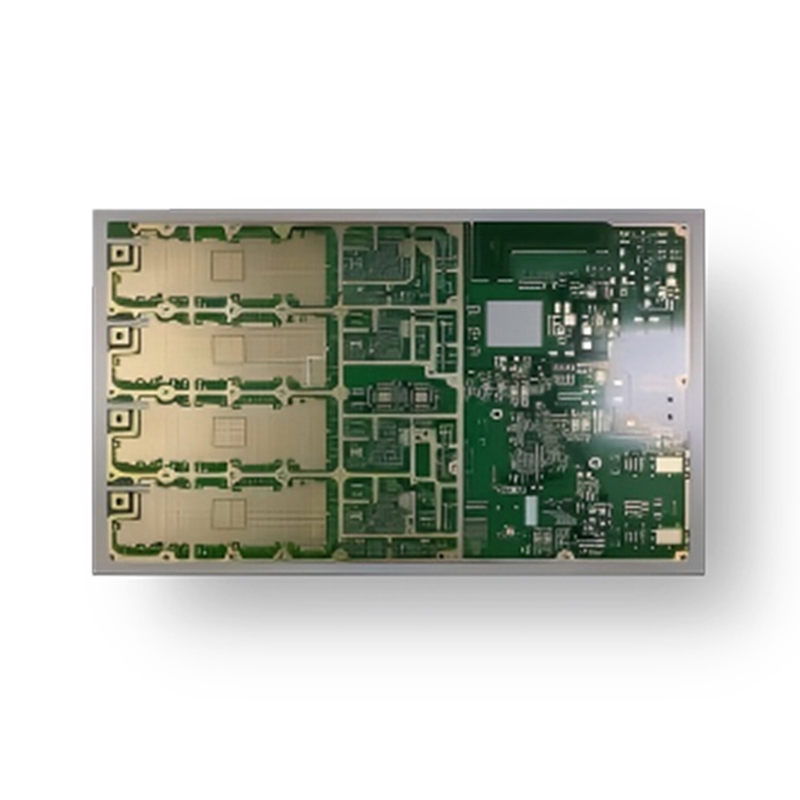

Płytki PCB są klasyfikowane według liczby warstw i konstrukcji. Płyty jednowarstwowe noszą ślady po jednej stronie i są powszechne w tanich produktach konsumenckich. Deski dwustronne wykorzystują obie powierzchnie. Wielowarstwowe płytki PCB — zazwyczaj 4, 6, 8 lub więcej warstw — to standard w każdym zastosowaniu obejmującym gęste rozmieszczenie komponentów, kontrolowaną impedancję, płaszczyzny integralności mocy lub szybkie sygnały cyfrowe. Płyty interkonektowe o dużej gęstości (HDI) idą dalej, wykorzystując mikroprzelotki i funkcje o drobnej podziałce, aby upakować więcej obwodów na mniejszej powierzchni, jak widać w smartfonach i urządzeniach do noszenia.

Oprócz standardowej sztywnej konstrukcji FR-4, elastyczne płytki PCB (obwody elastyczne) wykorzystują podłoża poliimidowe, aby umożliwić zginanie i składanie w trójwymiarowe kształty – niezbędne w urządzeniach medycznych, okablowaniu lotniczym i kompaktowej elektronice użytkowej. Płyty sztywno-elastyczne łączą obie technologie w jednym zespole, eliminując złącza oraz zmniejszając wagę i punkty awarii w wymagających środowiskach.

Oprogramowanie do projektowania schematów PCB: narzędzia i do czego są najlepsze

Przechwytywanie schematu jest punktem wyjścia przy projektowaniu PCB — definiuje logiczne połączenia między komponentami przed rozpoczęciem jakiegokolwiek fizycznego układu. Schemat jest następnie używany do generowania listy sieci sterującej narzędziem do projektowania PCB. Wybór odpowiedniego oprogramowania EDA (automatyzacja projektowania elektronicznego) wpływa nie tylko na doświadczenie projektowe, ale także na wyniki DFM (projektowanie pod kątem produktywności), przepływy pracy współpracy i dokumentację zgodności.

Główne platformy w profesjonalnym projektowaniu PCB to:

• Projektant Altium: Dominujący wybór w profesjonalnej inżynierii sprzętu. Znany z ujednoliconego środowiska schematu do układu, silnego zarządzania bibliotekami i wszechstronnej kontroli reguł projektowych (DRC). Funkcje wspólnego projektowania ActiveBOM i MCAD są szczególnie cenione w przepływach pracy związanych z opracowywaniem produktów. Koszty licencji są wysokie, ale głębokość funkcjonalności uzasadnia to dla pełnoetatowych inżynierów PCB.
• KiCad: Wiodąca platforma EDA typu open source. Wersja 7 i nowsze wypełniły większość luki dzięki narzędziom komercyjnym, oferując wydajny edytor schematów, wizualizację 3D, różnicowe routing par i rosnącą bibliotekę społeczności. Szeroko stosowane w start-upach, projektach open hardware i środowiskach akademickich.
• Cadence OrCAD / Allegro: OrCAD jest szeroko stosowany do przechwytywania schematów w firmach inżynieryjnych, podczas gdy Allegro to wysokiej klasy narzędzie do projektowania, preferowane w przypadku złożonych płytek wielowarstwowych i szybkich prac związanych z integralnością sygnału. Silna integracja symulacji SPICE sprawia, że ​​OrCAD jest idealnym rozwiązaniem dla zespołów projektowych zajmujących się sygnałami analogowymi i mieszanymi.
• PADY Mentorskie / Ekspedycja: Powszechnie stosowane w elektronice samochodowej i przemysłowej. PADS to opcja średniej klasy dla mniejszych zespołów; Xpedition to rozwiązanie klasy korporacyjnej z układem opartym na silnych ograniczeniach, przeznaczonym do zastosowań wymagających dużej szybkości i częstotliwości radiowych.
• Elektronika EasyEDA / Fusion 360: Platformy oparte na chmurze odpowiednie do prototypowania, pracy hobbystycznej i zespołów potrzebujących szybkiego przepływu pracy od projektu do produkcji. EasyEDA jest ściśle zintegrowany z usługą montażu JLCPCB, umożliwiając produkcję jednym kliknięciem i wycenę bezpośrednio ze środowiska projektowego.

Niezależnie od wyboru narzędzia schemat musi zawierać kompletne i dokładne wartości komponentów, oznaczenia referencyjne i przyporządkowanie pinów — błędy na schemacie przenoszą się bezpośrednio na wyprodukowaną płytkę . Większość profesjonalnych procesów wymusza formalną ocenę schematu pod kątem specyfikacji projektu przed rozpoczęciem układania.

Standardy IPC dotyczące projektowania płytek PCB: co obejmują i dlaczego mają znaczenie

IPC (dawniej Instytut Obwodów Drukowanych, obecnie po prostu IPC — Association Connecting Electronics Industries) publikuje akceptowane na całym świecie standardy regulujące projektowanie, wytwarzanie, montaż i kontrolę płytek PCB. Zgodność ze standardami IPC nie jest opcjonalna w większości branż profesjonalnych i regulowanych — jest to wymagane umownie przez producentów OEM, głównych producentów sprzętu obronnego i producentów wyrobów medycznych i jest często kontrolowane.

IPC-A-610 i J-STD-001 definiują trzy klasy produktów — klasę 1 (elektronika ogólna), klasę 2 (elektronika przeznaczona do zastosowań usługowych) i klasę 3 (wysoka niezawodność, w tym wojskowa i medyczna). Klasa 3 nakłada najbardziej rygorystyczne wymagania dotyczące połączeń lutowanych, czystości i jakości wykonania i wymaga certyfikowanych operatorów i inspektorów IPC (CIS/CIT) na hali produkcyjnej. Określenie niewłaściwej klasy lub jej brak w ogóle jest częstym źródłem sporów jakościowych pomiędzy kupującymi a producentami kontraktowymi.

Integralność sygnału w projektowaniu płytek PCB: podstawowe zasady i typowe tryby awarii

Integralność sygnału (SI) odnosi się do jakości sygnału elektrycznego przechodzącego przez płytkę drukowaną – w szczególności do tego, czy dociera on do miejsca docelowego z wystarczającą amplitudą, dokładnością taktowania i kształtem, aby mógł zostać poprawnie zinterpretowany przez urządzenie odbiorcze. Wraz ze wzrostem częstotliwości zegara i szybkości transmisji danych do zakresu gigaherców, integralność sygnału przeniosła się z niszowego problemu do głównego nurtu dyscypliny projektowej. Płyta, która pomyślnie przeszła DRC i wygląda poprawnie pod względem układu, może nadal nie przejść testów funkcjonalnych z powodu niewidocznych dla oka problemów SI.

Do najczęstszych problemów z integralnością sygnału i sposobów ich łagodzenia na poziomie projektu należą:

• Nieciągłości impedancyjne: Jakakolwiek zmiana geometrii ścieżki – przejścia szerokości, przelotki, złącza, odgałęzienia – powoduje lokalną zmianę impedancji, która powoduje częściowe odbicie sygnału. Kontrolowane prowadzenie impedancji (zwykle 50 Ω dla przewodu jednoprzewodowego, 100 Ω dla przewodu różnicowego) i łagodzenie odgałęzień (nawiercanie wsteczne lub ślepe przelotki) to standardowe środki zaradcze.
• Przesłuch: Sprzężenie elektromagnetyczne pomiędzy sąsiednimi ścieżkami indukuje szum na cichych liniach. Zwiększanie odstępów między ścieżkami (reguła 3W: przestrzeń równa 3 × szerokość ścieżki od krawędzi do krawędzi), wykorzystanie ścieżek ochronnych naziemnych i kierowanie szybkich sygnałów w warstwach wewnętrznych pomiędzy płaszczyznami uziemienia zmniejszają przesłuchy.
• Nieciągłości ścieżki powrotnej: Prądy powrotne o wysokiej częstotliwości podążają ścieżką o najmniejszej indukcyjności – bezpośrednio pod ścieżką prądu przewodzenia na płaszczyźnie odniesienia. Nacięcia, szczeliny lub zmiany płaszczyzn, które przerywają tę ścieżkę powrotną, wymuszają objazd prądu, tworząc antenę pętlową, która emituje zakłócenia elektromagnetyczne i wprowadza szum do innych obwodów.
• Pochylenie w parach różnicowych: Sygnalizacja różnicowa (PCIe, USB, HDMI, DDR, LVDS) zależy od tego, czy oba przewody są elektrycznie dopasowane pod względem długości. Niedopasowanie długości wprowadza skos — przesunięcie czasowe pomiędzy sygnałami P i N — które pogarsza margines diagramu oka i zwiększa bitową stopę błędów. Większość narzędzi EDA wymusza różnicowe dopasowanie długości par poprzez interaktywne ograniczenia routingu.
• Hałas sieci energetycznej (PDN): Niewystarczająca pojemność obejściowa lub źle umieszczone kondensatory odsprzęgające powodują wahania napięcia na szynach zasilających podczas przełączania układów scalonych. Objawia się to odbiciem od podłoża, szumem zasilania i zwiększonym jitterem sygnałów zegara. Narzędzia analityczne PDN modelują impedancję w funkcji częstotliwości, aby pomóc w wyborze i rozmieszczeniu kondensatorów.

Symulacja przed układem (przy użyciu modeli IBIS i kalkulatorów linii transmisyjnych) oraz ekstrakcja po układzie (przy użyciu trójwymiarowych solwerów pola elektromagnetycznego, takich jak Ansys HFSS lub Cadence Sigrity) to standardowe praktyki w przypadku szybkich płytek. Przy szybkości transmisji danych powyżej 10 Gb/s, Analiza SI nie jest etapem weryfikacji po zaprojektowaniu — stanowi wkład w strategię układania stosów i routingu od pierwszego dnia.

Szybki montaż PCB: co wpływa na czas realizacji i jak go skrócić

Szybki montaż płytek PCB — dostarczanie płytek funkcjonalnych w ciągu 24 godzin do 5 dni zamiast standardowych 10–15 dni roboczych — stał się konkurencyjnym wyróżnikiem wśród producentów kontraktowych (CM) obsługujących prototypowanie, NPI i pilne wymagania produkcyjne. Zrozumienie, co tak naprawdę wpływa na czas realizacji montażu, pozwala kupującym na dokonywanie mądrzejszych wyborów zamiast po prostu płacić wyższe stawki za usługi, które mogą nie zapewniać szybszych rezultatów.

Głównymi czynnikami wpływającymi na czas realizacji montażu są:

• Produkcja gołych desek: Standardowe płyty wielowarstwowe FR-4 (do 8 warstw) mogą być wytworzone w ciągu 24–48 godzin przez szybkich producentów. Zaawansowane konstrukcje — HDI, laminaty Rogers, przelotki zakopane w ziemi, kontrolowana impedancja — dodaj 1–5 dni w zależności od złożoności.
• Dostępność komponentów: Jest to zazwyczaj zmienna o najdłuższym czasie realizacji. Projekt oparty na komponentach pochodzących z jednego źródła lub przydzielonych może opóźnić montaż na tygodnie, niezależnie od możliwości CM. Tworzenie zestawienia komponentów w oparciu o części znajdujące się w magazynie głównych dystrybutorów (Digi-Key, Mouser, Arrow) radykalnie poprawia przewidywalność zwrotów.
• Programowanie i testowanie: Test w obwodzie (ICT), test funkcjonalny lub programowanie oprogramowania sprzętowego wydłużają czas, który jest w dużej mierze stały, niezależnie od wielkości partii. W przypadku bardzo małych serii prototypów czas konfiguracji testu może przekraczać czas montażu.
• Jakość dokumentacji: Niekompletne lub niejednoznaczne pliki Gerbera, brakujące dane centroidu lub nierozwiązane zapytania dotyczące inżynierii napędu BOM, które wydłużają czas realizacji każdego szybkiego zadania o kilka dni. Przesłanie czystych, kompletnych pakietów — obejmujących rysunki montażowe, zatwierdzone listy dostawców i rozwiązane BOM — to najbardziej kontrolowana dźwignia redukcji czasu realizacji dostępna dla kupującego.

CM oferujący całodobowy montaż zazwyczaj utrzymują zapasy typowych elementów pasywnych (rezystory i kondensatory 0402/0603 z serii E24/E96), obsługują dwuzmianowe linie SMT i dysponują zespołem inżynierów dostępnym na wezwanie, aby rozwiązywać zapytania DFM bez wąskich gardeł w godzinach pracy. W przypadku ilości produkcyjnych prawdziwa zdolność szybkiego obrotu wymaga wstępnego ułożenia materiału i zaplanowania czasu pracy maszyny z wyprzedzeniem — doraźne, pośpiechowe prace na skalę produkcyjną rzadko są niezawodne.

Produkcja PCB zgodna z ITAR: zakres, obowiązki i na co należy zwrócić uwagę w CM

Przepisy dotyczące międzynarodowego handlu bronią (ITAR) to amerykańskie ramy regulacyjne administrowane przez Dyrekcję ds. Kontroli Handlu Obroną (DDTC) podlegającą Departamentowi Stanu. Kontroluje eksport i import artykułów obronnych, usług obronnych i powiązanych danych technicznych wymienionych na liście amunicji Stanów Zjednoczonych (USML). PCB zaprojektowane lub używane w wojsku, satelitach, broni lub niektórych systemach podwójnego zastosowania są często kontrolowane przez ITAR oraz każdy CM, który produkuje, montuje lub nawet przetwarza dane techniczne tych płyt, musi spełniać wymagania ITAR.

Zgodność z przepisami ITAR dla kontraktowego producenta płytek PCB wiąże się z kilkoma konkretnymi obowiązkami:

• Rejestracja w DDTC: Każda amerykańska firma produkująca, eksportująca lub pośrednicząca w sprzedaży artykułów obronnych kontrolowanych przez ITAR musi zarejestrować się w DDTC. Rejestracja ta musi być aktualna i odnawiana co roku.
• Zagraniczne krajowe kontrole dostępu: ITAR ogranicza dostęp do kontrolowanych danych technicznych – w tym plików PCB Gerber, dokumentacji projektowej i rysunków montażowych – do osób z USA (obywateli, legalnych stałych mieszkańców lub osób, którym przyznano status chroniony). CM muszą posiadać udokumentowane procedury uniemożliwiające obcokrajowcom dostęp do danych kontrolowanych przez ITAR bez pozwolenia na eksport lub odpowiedniego zwolnienia.
• Segregacja fizyczna: Obszary robocze, systemy przechowywania i serwery danych kontrolowane przez ITAR muszą być fizycznie lub logicznie oddzielone od pracy nieobjętej ITAR, aby zapobiec przypadkowemu ujawnieniu.
• Przepływ podwykonawców: Jeżeli CM zarejestrowany w ITAR zleca jakąkolwiek część prac – produkcję gołych płyt, powlekanie ochronne, testowanie – podwykonawcy, obowiązki ITAR wygasają. Główny CM jest odpowiedzialny za dopilnowanie, aby podwykonawcy również byli zarejestrowani w ITAR i przestrzegali przepisów.
• Prowadzenie rejestrów: ITAR wymaga od producentów prowadzenia rejestrów wszystkich transakcji dotyczących artykułów objętych kontrolą ITAR przez co najmniej pięć lat.

Kwalifikując moduł CM PCB zgodny z ITAR, kupujący powinni poprosić o kopię aktualnej rejestracji dostawcy w DDTC, zapoznać się z jego planem kontroli technologii (TCP) i sprawdzić, czy stan bezpieczeństwa ich obiektu – w tym systemy informatyczne, dostęp gości i kontrola bezpieczeństwa pracowników – odpowiada poziomowi klasyfikacji wykonywanej pracy. Kary za naruszenia przepisów ITAR są surowe : kary cywilne do 1 miliona dolarów za każde naruszenie oraz kary karne, w tym wykluczenie z przyszłych kontraktów rządowych. Sprawdzenie postawy CM ITAR przed przyznaniem programu, a nie po kontroli pierwszego artykułu, jest podejściem będącym standardem branżowym.
