Jak zaprojektować i naprawić płytkę drukowaną: kompletny przewodnik dla początkujących

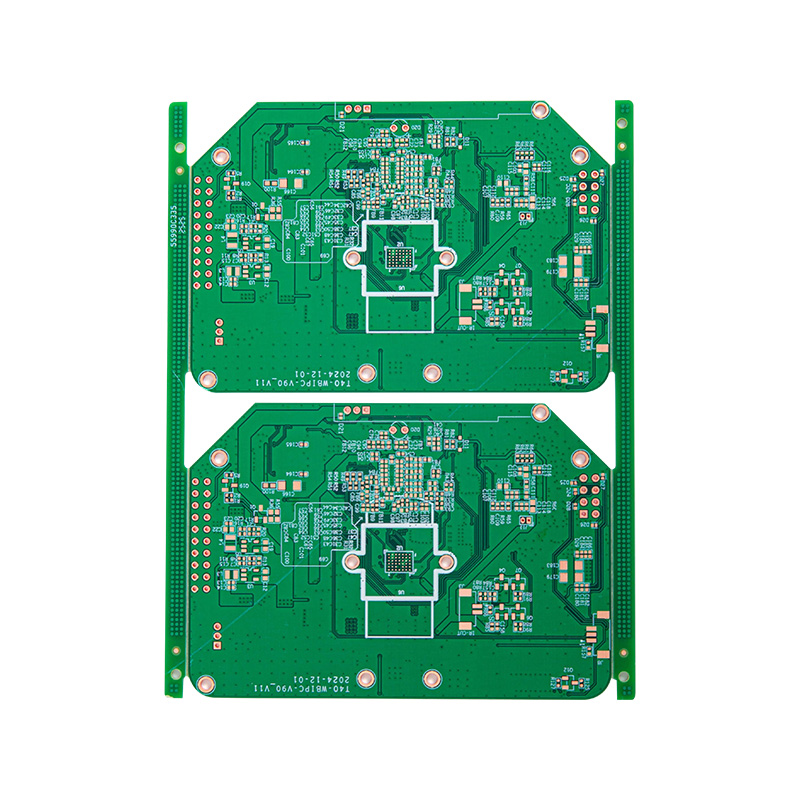

Co to jest płytka PCB i dlaczego projekt ma znaczenie

Płytka drukowana (PCB) to fizyczny fundament niemal każdego urządzenia elektronicznego — od smartfonów po sterowniki przemysłowe. Mechanicznie podtrzymuje i łączy elektrycznie komponenty za pomocą przewodzących ścieżek miedzianych wytrawionych na nieprzewodzącym podłożu, najczęściej włóknie szklanym FR4. Uzyskanie projektu od samego początku określa nie tylko to, czy obwód działa, ale także to, czy będzie możliwy do wyprodukowania, niezawodny i opłacalny na dużą skalę.

Projekt PCB różni się od projektu schematycznego. Schemat definiuje logiczne połączenia pomiędzy komponentami; Układ PCB przekłada te połączenia na geometrię fizyczną — szerokości ścieżek, układanie warstw, rozmieszczenie komponentów i otwory. Błędy na etapie projektowania mogą powodować problemy z integralnością sygnału, nadmierne zakłócenia elektromagnetyczne (EMI), awarie termiczne lub zwykłe zwarcia, których idealny schemat nigdy by nie przewidział.

Jak zaprojektować płytkę PCB: proces krok po kroku

Proces projektowania PCB przebiega według spójnej sekwencji, niezależnie od używanego oprogramowania. Zrozumienie każdego etapu zapobiega przeróbkom i ogranicza wady produkcyjne.

Krok 1 — Narysuj schemat

Przed umieszczeniem pojedynczego komponentu na płótnie PCB schemat musi być kompletny i wolny od błędów. Użyj oprogramowania EDA (Electronic Design Automation), takiego jak KiCad (bezpłatny), Altium Designer, Eagle lub EasyEDA, aby narysować wszystkie komponenty, przypisać oznaczenia referencyjne i przeprowadzić kontrolę zasad elektrycznych (ERC). Wszelkie nierozwiązane ostrzeżenia ERC na tym etapie zostaną uwzględnione w układzie.

Krok 2 — Zdefiniuj kontur planszy i układ warstw

Ustaw wymiary płytki w edytorze PCB. Dla początkujących płytka 2-warstwowa (miedź na górze, na dole miedzi) jest wystarczająca w przypadku większości projektów hobbystycznych i komercyjnych o niskiej częstotliwości. Szybkie konstrukcje cyfrowe lub RF mogą wymagać 4 lub więcej warstw w celu zapewnienia dedykowanych płaszczyzn uziemienia i zasilania kontrolujących impedancję. Określ materiał, grubość gotowej płyty (zwykle 1,6 mm) i gramaturę miedzi (zwykle 1 uncja/stopę²).

Krok 3 — Strategiczne rozmieszczenie komponentów

Zaimportuj listę sieci ze schematu i rozpocznij umieszczanie komponentów. Postępuj zgodnie z poniższymi zasadami rozmieszczania:

• Najpierw umieść złącza i otwory montażowe, aby zakotwiczyć wiązania mechaniczne płyty.
• Grupuj komponenty według funkcji — fizycznie oddziel sekcje regulacji mocy, analogowe i cyfrowe, aby zredukować sprzężenie szumów.
• Umieść kondensatory odsprzęgające jak najbliżej styków zasilania układu scalonego — najlepiej w odległości 0,5 mm.
• Zorientuj komponenty, aby zminimalizować krzyżowanie się ścieżek, co zmniejsza liczbę potrzebnych przelotek.

Krok 4 — Ślady trasy

Routing przekształca gniazdo szczurów (nietrasowane połączenia pokazane jako linie proste) w fizyczne ścieżki miedziane. Najważniejsze zasady, których należy przestrzegać:

• Szerokość śladu musi być dobrany do prądu, jaki płynie. Ścieżka 0,25 mm wytrzymuje w typowych warunkach około 0,5 A; ścieżka 1 mm może wytrzymać około 2 A. Aby uzyskać precyzję, użyj internetowego kalkulatora szerokości ścieżki.
• Ślady zasilania i masy powinien być szerszy niż ścieżki sygnałowe — minimum 0,5–1 mm dla płyt małej mocy.
• Unikaj narożników 90° na ścieżkach; używaj kątów lub krzywizn 45°, aby zapobiec pułapkom kwasowym podczas trawienia i zmniejszyć nieciągłości impedancji przy wysokich częstotliwościach.
• Użyj zaprawy miedzianej (wysypki gruntowej) na nieużywanych obszarach płyty, aby utworzyć solidną płaszczyznę odniesienia podłoża.

Krok 5 — Uruchom sprawdzanie reguł projektowych (DRC) i wygeneruj Gerbery

Uruchom narzędzie DRC, aby wykryć naruszenia minimalnego odstępu, niepołączone sieci lub nakładanie się sitodruku. Gdy płyta przejdzie, wyeksportuj pliki Gerber (po jednym na warstwę) i plik wierceń. Pliki te są wykorzystywane przez producentów płytek PCB do produkcji płytki. Większość producentów — JLCPCB, PCBWay, OSH Park — akceptuje standardowy format Gerber RS-274X.

Jak utworzyć płytkę drukowaną: opcje produkcyjne

Gdy pliki projektowe będą już gotowe, istnieją dwie praktyczne ścieżki prowadzące do fizycznej płytki: profesjonalna produkcja lub samodzielne wytrawianie.

Początkującym zdecydowanie zaleca się zamawianie u profesjonalnego producenta płytek PCB. Pięć dwuwarstwowych płyt o wymiarach 100 × 100 mm kosztuje zazwyczaj poniżej 5 USD w ramach usług budżetowych, bez wymagań dotyczących minimalnej wielkości zamówienia. Przewaga jakościowa – maska ​​lutownicza, sitodruk, wykończenie HASL lub ENIG – jest niemożliwa do odtworzenia metodami DIY w tym przedziale cenowym.

Jak naprawić płytkę drukowaną: diagnozowanie i naprawa typowych usterek

Naprawa PCB to systematyczny proces izolowania usterek przed interwencją fizyczną. Próba wymiany komponentu bez uprzedniego zidentyfikowania pierwotnej przyczyny powoduje marnowanie części i ryzyko dalszych uszkodzeń.

Najpierw kontrola wzrokowa

Pod powiększeniem (lupa 10× lub mikroskop cyfrowy) szukaj: spalone elementy (przebarwienia, popękane osłonki), zimne luty (matowe, ziarniste lub popękane filety), mostki lutownicze (niezamierzone zwarcia pomiędzy sąsiednimi klockami) oraz podniesione poduszki (podkładka miedziana odklejona od podłoża). Wiele usterek jest widocznych przed wykonaniem jakichkolwiek testów elektrycznych.

Izolacja usterek elektrycznych

Użyj multimetru cyfrowego (DMM) w trybie ciągłości, aby sprawdzić podejrzane zwarcia między zasilaniem a masą. W trybie rezystancji porównaj odczyty ze schematem. Obwodowy miernik ESR jest nieoceniony przy testowaniu kondensatorów elektrolitycznych bez rozlutowywania — kondensator z ESR powyżej 1–5 Ω (w zależności od wartości znamionowej) zwykle ulega awarii i powoduje niestabilność zasilania lub awarie związane z tętnieniami.

Typowe naprawy i techniki

• Ponowne lutowanie zimnego złącza: Nałóż świeży topnik, przyłóż końcówkę lutownicy do złącza na 2–3 sekundy, następnie dodaj niewielką ilość lutu cynowo-ołowiowego 63/37 lub bezołowiowego SAC305. Filet powinien być gładki i błyszczący.
• Usuwanie mostka lutowniczego: Nałóż topnik, a następnie przeciągnij czystą żelazną końcówkę po mostku. Jeśli problem będzie się powtarzał, użyj miedzianego oplotu (knotu) dociśniętego mocno do mostka żelazną końcówką do góry.
• Naprawa uszkodzonego śladu: Zeskrob maskę lutowniczą na głębokość 5–10 mm po obu stronach przerwy, ocynuj odsłoniętą miedź i połącz szczelinę drutem owiniętym drutem o średnicy 30 AWG lub lutem. Zabezpieczyć niewielką ilością lakieru naprawczego do płytek PCB utwardzanego promieniami UV.
• Wymiana uszkodzonego elementu z otworem przelotowym: Użyj pompki do rozlutowywania lub knota, aby usunąć stary lut, podnieś element, oczyść otwory wiertłem 0,8 mm, jeśli są zatkane, włóż zamiennik i lutuj od przeciwnej strony.
• Wymiana komponentów SMD: W przypadku małych elementów pasywnych (0402, 0603) należy używać pęsety z cienką końcówką i lutownicy z końcówką dłutową 1–2 mm. W przypadku układów scalonych z wieloma pinami przeróbka gorącym powietrzem jest szybsza — nałóż topnik, ustaw stację naprawczą na 320–360 °C (dostosuj, aby nie zawierała ołowiu) i przesuwaj dyszę po okręgu, aż część uniesie się swobodnie.

Weryfikacja po naprawie

Po każdej naprawie wyczyść płytkę alkoholem izopropylowym (IPA 99%) i szczoteczką odporną na ESD, aby usunąć pozostałości topnika, który z czasem może powodować lekką korozję i powodować prądy upływowe w obwodach o wysokiej impedancji. Przed włączeniem zasilania ponownie przetestuj ciągłość w naprawionych węzłach. W przypadku płyt, na których wystąpiła awaria zasilania, użyj zasilacza laboratoryjnego z regulowanym ograniczeniem prądu — ustaw limit na 10–20% normalnego prądu roboczego i powoli zwiększaj napięcie, monitorując nieoczekiwany pobór prądu.

Wskazówki dotyczące projektowania PCB dla początkujących: błędów, których należy unikać

Większość awarii płytek PCB u początkujących wynika z niewielkiego zestawu powtarzających się błędów. Świadomość tych wzorców znacznie zmniejsza skuteczność pierwszego obrotu:

1. Zły ślad: Przed złożeniem zamówienia zawsze sprawdzaj wymiary komponentów względem fizycznych wymiarów arkusza danych. Kondensator 0805 nie akceptuje pakietu 1206. Sprawdź wymiary terenu — rozmiar padu, nachylenie i dziedziniec — pod kątem układu terenu zalecanego przez producenta, a nie tylko wymiary korpusu komponentu.
2. Ignorowanie ulgi termicznej: Duże miedziane wylewki połączone bezpośrednio z podkładkami elementów z otworami przelotowymi sprawiają, że lutowanie jest niezwykle trudne. Użyj szprych termoizolacyjnych (zwykle 4 połączenia o szerokości 0,3–0,5 mm) pomiędzy podkładką a wylewką, aby umożliwić szybkie osiągnięcie temperatury lutowania podkładki.
3. Niewystarczający odstęp wokół otworów montażowych: W przypadku stosowania metalowych wsporników należy pozostawić co najmniej 3 mm wolnej strefy wokół otworów montażowych, aby zapobiec zwarciu śrub przez odsłonięte ścieżki lub przelotki.
4. Brak punktów testowych: Dodaj odsłonięte miedziane podkładki testowe do kluczowych węzłów – szyn zasilających, uziemienia i sygnałów krytycznych – przed wysłaniem do fabryki. Ich produkcja nie kosztuje nic, a pozwala zaoszczędzić wiele godzin podczas debugowania.
5. Pominięcie listy kontrolnej recenzji: Przed wygenerowaniem Gerberów przejrzyj standardową listę kontrolną: wszystkie komponenty umieszczone, wszystkie sieci poprowadzone, DRC czyste, zamknięty zarys planszy, dołączony plik wierceń, prawidłowe przypisanie warstw. 10-minutowe przeglądanie zapobiega dwutygodniowemu cyklowi ponownego wirowania.

Jeden praktyczny punkt odniesienia: Profesjonalni projektanci płytek PCB stawiają sobie za cel wskaźnik powodzenia pierwszego obrotu powyżej 90%. Początkujący zwykle osiągają 50–60% przy pierwszej próbie — nie z powodu skomplikowanych błędów, ale z powodu możliwych do uniknięcia błędów dotyczących śladów i rozliczeń, które wyłapałby ustrukturyzowany proces przeglądu.
