Co to jest projektowanie PCB? Podstawy, kroki, wskazówki dotyczące układania i rozwiązywania problemów

Co to jest projektowanie PCB?

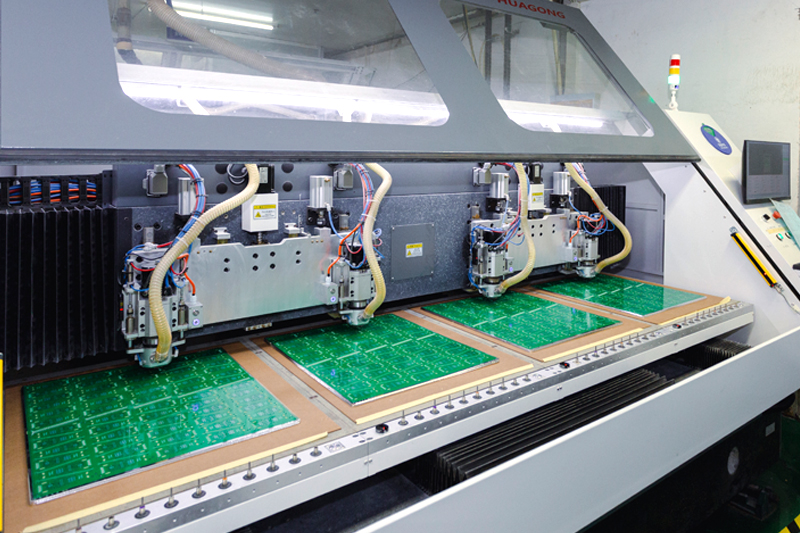

Projektowanie PCB to proces tłumaczenia schematu obwodu elektronicznego na fizyczny układ płytki, który można wyprodukować. Projektant określa, gdzie znajduje się każdy element, w jaki sposób łączą je miedziane ścieżki, ile warstw wymaga płytka oraz jakie materiały i tolerancje musi spełnić producent. Wynikiem jest zestaw plików Gerber — standardowy format branżowy, który steruje zautomatyzowanym sprzętem produkcyjnym.

Gotowa płytka drukowana to coś więcej niż trwały schemat połączeń. Jest to struktura mechaniczna, system zarządzania ciepłem i środowisko elektromagnetyczne jednocześnie. Dobrze zaprojektowana płytka kieruje sygnały w sposób czysty, skutecznie rozprasza ciepło i przechodzi testy EMC. Źle zaprojektowany może działać na stanowisku badawczym, ale nie działać w terenie z powodu szumów, przesłuchów lub problemów z integralnością mocy, które pojawiają się tylko w rzeczywistych warunkach pracy.

Podstawy PCB Projekt, który powinien znać każdy inżynier

Przed otwarciem dowolnego narzędzia EDA projektant musi zapoznać się z kilkoma podstawowymi koncepcjami, które regulują każdą decyzję podejmowaną podczas projektowania.

Warstwy i układanie

PCB składają się z naprzemiennych warstw miedzi i dielektryka (izolacyjnych), laminowanych razem. Proste projekty wykorzystują 2 warstwy; płyty o większej gęstości komponentów lub bardziej rygorystycznych wymaganiach dotyczących integralności sygnału używają 4, 6, 8 lub więcej. Każda warstwa pełni jakąś rolę – routing sygnału, odniesienie do masy lub dystrybucja mocy – a układ tych warstw nazywany jest stosem.

Impedancja i integralność sygnału

Przy wysokich częstotliwościach ścieżka miedziana zachowuje się jak linia przesyłowa. Jego impedancja charakterystyczna — określona na podstawie szerokości ścieżki, grubości miedzi, stałej dielektrycznej i odległości do najbliższej płaszczyzny odniesienia — musi odpowiadać impedancji źródła i obciążenia, aby zapobiec odbiciom. Większość interfejsów cyfrowych jest ukierunkowana na 50 Ω single-ended lub 100 Ω różnicowe. Odchylenia od tych wartości powodują degradację sygnału, która pogarsza się wraz z częstotliwością.

Prądy powrotne i płaszczyzny odniesienia

Każdy prąd sygnałowy ma ścieżkę powrotną. Przy wysokich częstotliwościach prąd powrotny przepływa bezpośrednio pod ścieżką sygnału w najbliższej płaszczyźnie odniesienia, a nie najkrótszą ścieżką prądu stałego. Przerywanie tej ścieżki powrotnej na przykład poprzez poprowadzenie ścieżki przez szczelinę lub szczelinę, wymusza objazd prądu powrotnego i tworzy antenę pętlową, która emituje zakłócenia elektromagnetyczne. Utrzymanie ciągłości płaszczyzn odniesienia w przypadku szybkiego wyznaczania tras jest jedną z najbardziej wpływowych decyzji dotyczących układu, jakie podejmuje projektant.

Etapy projektowania płytki PCB

Proces projektowania PCB przebiega według spójnej sekwencji, niezależnie od złożoności płytki. Pomijanie kroków – zwłaszcza wczesnych przeglądów projektów – zazwyczaj skutkuje kosztownymi respinami.

1. Ujęcie schematyczne : Zdefiniuj wszystkie komponenty, połączenia sieciowe i zasady elektryczne w narzędziu EDA. Przypisz ślady do każdego symbolu komponentu.
2. Wymagania i ograniczenia projektowe : Wymiary karty dokumentów, liczba warstw, zasady dotyczące minimalnej ilości śladów/przestrzeni, docelowe impedancje, wymagania termiczne i normy prawne (IPC-2221, IPC-2152 itp.).
3. Definicja stosu : Wybierz liczbę warstw, materiał, grubość dielektryka i wagę miedzi. Przed rozpoczęciem trasowania potwierdź docelową impedancję u producenta.
4. Rozmieszczenie komponentów : Rozmieść komponenty tak, aby zminimalizować długość ścieżek dla krytycznych sieci, pogrupować powiązane obwody, uwzględnić strefy termiczne i spełnić ograniczenia mechaniczne. Umiejscowienie decyduje o 80% jakości routingu.
5. Prowadzenie zasilania i uziemienia : Poprowadź szyny zasilające i ustal płaszczyzny uziemienia przed trasowaniem sygnału. Kondensatory odsprzęgające muszą znajdować się jak najbliżej pinów zasilania układu scalonego.
6. Kierowanie sygnału : Kieruj w pierwszej kolejności szybkie i czułe sygnały, utrzymując impedancję, minimalizując przejścia i utrzymując pary różnicowe sprzężone i dopasowane pod względem długości.
7. Kontrola zasad projektowania (DRC) : Uruchom automatyczne sprawdzanie naruszeń odstępów, niepołączonych sieci, rozmiaru pierścienia i ograniczeń produkcyjnych.
8. Przegląd generacji i produkcji Gerbera : Eksportuj pliki produkcyjne i przeglądaj je w przeglądarce Gerber przed przesłaniem. Potwierdź u producenta układanie stosów, pilniki do wierceń i sitodruk.

Przykład układania 6-warstwowej płytki PCB

Zestaw 6-warstwowy jest najbardziej praktycznym ulepszeniem płyty 4-warstwowej, gdy projekt obejmuje szybkie interfejsy, gęsty routing BGA lub rygorystyczne wymagania EMI. Dodatkowe warstwy umożliwiają dedykowanym płaszczyznom odniesienia ujęcie wewnętrznych warstw sygnału, tworząc kontrolowane środowisko linii paskowej, które redukuje promieniowanie i przesłuchy.

Standardowy układ 6 warstw dla płyty FR-4 o grubości 1,6 mm:

Z L2 jako uziemieniem i L4 jako zasilanie, warstwa 3 znajduje się w prawdziwej konfiguracji linii paskowej – umieszczonej pomiędzy dwiema płaszczyznami odniesienia – co czyni ją właściwym domem dla sygnałów najbardziej wrażliwych na szum. Cienki prepreg pomiędzy L1 i L2 (zazwyczaj 3–4 milicale) utrzymuje szerokość ścieżki 50 Ω osiągalną na poziomie około 4–5 mil, co jest zgodne ze standardowymi procesami produkcyjnymi.

Jak rozwiązywać problemy z płytką PCB

Nawet dobrze zaprojektowane deski czasami przychodzą z produkcji z defektami lub ulegają uszkodzeniu po montażu. Ustrukturyzowany proces rozwiązywania problemów — zamiast losowej wymiany komponentów — pozwala szybciej znajdować usterki i unikać szkód ubocznych.

Krok 1: Kontrola wzrokowa przed włączeniem

W powiększeniu sprawdź płytkę pod kątem mostków lutowniczych na układach scalonych o drobnej podziałce, zimnych połączeń (matowych i ziarnistych, a nie gładkich i błyszczących), brakujących lub odwróconych elementów oraz wszelkich widocznych śladów uszkodzeń. Znaczna część wad montażowych jest widoczna, zanim potrzebny będzie jakikolwiek instrument.

Krok 2: Weryfikacja szyny zasilającej

Przed podaniem pełnej mocy zmierz rezystancję każdej szyny zasilającej do masy za pomocą multimetru. Niski lub bliski zeru odczyt wskazuje na zwarcie — częstymi przyczynami są mostki lutownicze, uszkodzone kondensatory lub element o odwróconej polaryzacji. Po oczyszczeniu należy włączyć zasilanie z zasilacza o ograniczonym natężeniu prądu, ustawionego nieco powyżej oczekiwanego zużycia. Zapadająca się szyna pod obciążeniem wskazuje na przeciążenie regulatora lub zwarcie w dalszym elemencie.

Krok 3: Diagnoza poziomu sygnału

Po potwierdzeniu, że szyny są dobre, użyj oscyloskopu, aby sprawdzić sygnały zegara, zresetować linie i aktywność magistrali komunikacyjnej. Brakujące zegary, zablokowane linie resetowania lub zniekształcone przebiegi SPI/I2C/UART wskazują na konkretny obszar awarii. Analizator stanów logicznych jest bardziej wydajny niż oscyloskop w rejestrowaniu zachowania wielosygnałowej magistrali cyfrowej w czasie.

Krok 4: Testowanie na poziomie komponentu

Jeśli śledzenie sygnału wyizoluje podejrzany element, pomiary rezystancji w obwodzie (przy wyłączonym zasilaniu) mogą potwierdzić rozwarcie lub zwarcie połączeń elementów pasywnych. W przypadku układów scalonych porównanie napięć na pinach z tabelą warunków pracy w arkuszu danych szybko zawęża kwestię, czy urządzenie odbiera prawidłowe sygnały zasilania, odniesienia i włączania. Kiedy potwierdzona zostanie awaria komponentu, wymień ją na znaną, dobrą część przed wyciągnięciem wniosków — zastąpienie inną częścią z tej samej potencjalnie wadliwej partii nic nie rozwiązuje.
